컴퓨터시스템기사(B형) 2016년 기출문제 61번

Question

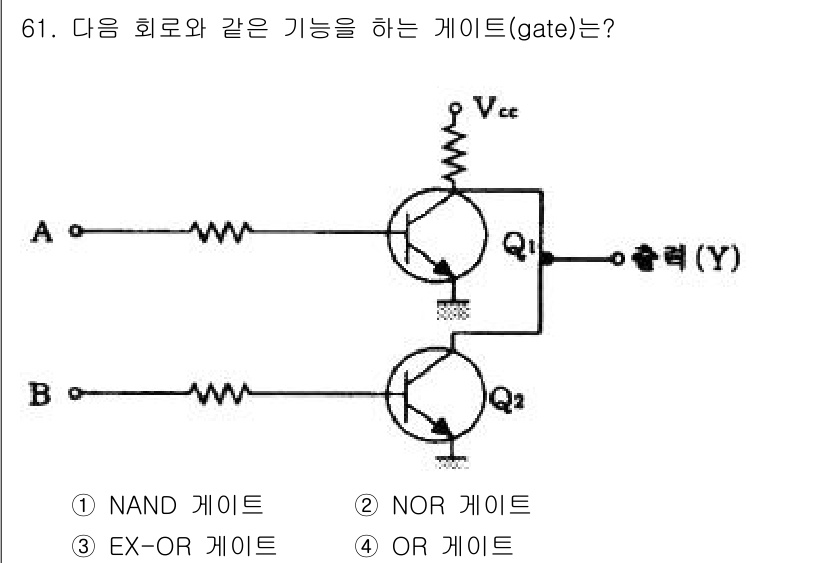

주어진 회로는 두 개의 트랜지스터 Q1과 Q2가 직렬로 연결되어 있으며,... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 두 개의 트랜지스터 Q1과 Q2가 직렬로 연결되어 있으며, 둘 다 ON 상태일 때만 출력이 HIGH(1)가 됩니다. 이는 NAND 게이트의 특성과 일치하며, 입력 A와 B 중 하나라도 LOW(0)일 경우 출력이 HIGH(1)로 나오게 됩니다. 따라서 정답은 3. EX-OR 게이트가 아니라 1. NAND 게이트가 맞습니다.
