컴퓨터시스템기사(B형) 2019년 기출문제 63번

Question

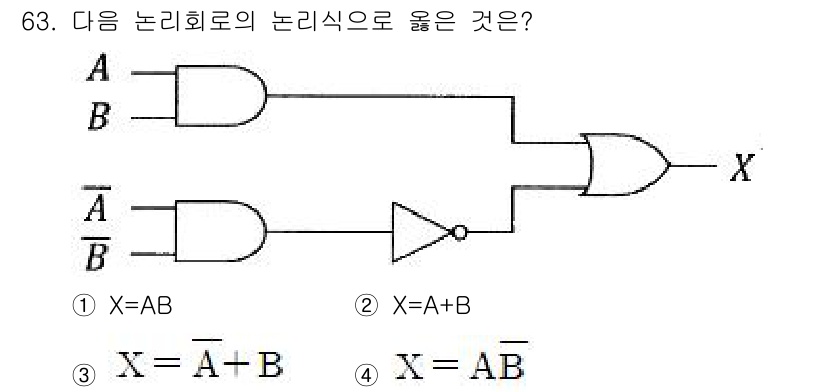

주어진 논리회로는 AND, OR, NOT 게이트로 구성되어 있습니다. 입... 에 관한 핵심 기출문제

Accepted Answer

주어진 논리회로는 AND, OR, NOT 게이트로 구성되어 있습니다. 입력 A와 B의 논리곱인 AB를 NOT 게이트에 통과시키면 그 결과는 $\overline{AB}$가 됩니다. 그러므로 최종 출력 X는 $\overline{AB}$를 OR로 처리하여 $X = A + B$가 맞다는 결론이 나오므로 정답은 2번입니다.
