컴퓨터시스템기사(B형) 2020년 기출문제 71번

Question

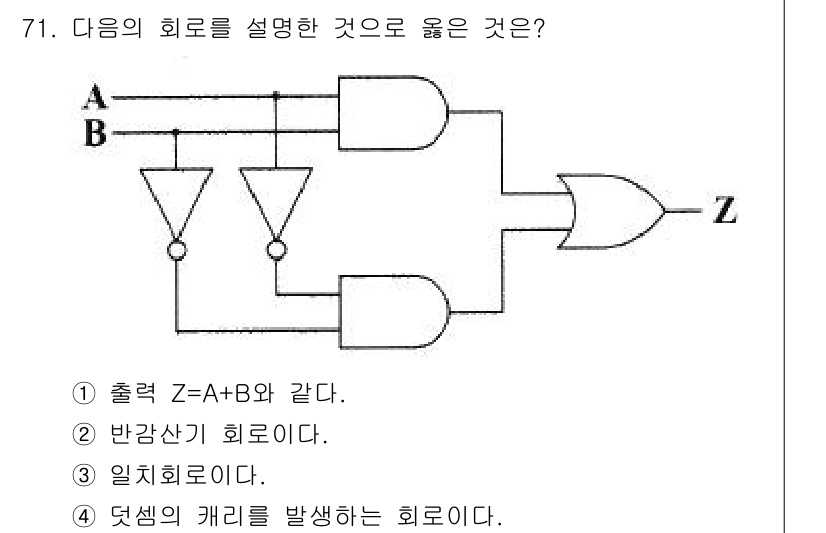

주어진 회로는 NOT, AND, OR 게이트로 구성됩니다. A와 B의 입... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 NOT, AND, OR 게이트로 구성됩니다. A와 B의 입력값이 각각 반전되어 AND 게이트에 입력되며, 이 결과가 OR 게이트에 연결되어 출력 Z를 생성합니다. 따라서, 출력 Z는 A와 B의 입력값이 모두 아닌 값에 따라 결정되므로, '출력 Z=A+B와 같다'는 잘못된 설명이고, 가장 올바른 설명은 '일치회로이다'로, 즉 주어진 회로의 동작을 설명합니다.
