컴퓨터시스템기사(B형) 2020년 기출문제 80번

Question

NOR 게이트는 두 입력이 모두 0일 때만 출력이 1입니다. 문제에서 S... 에 관한 핵심 기출문제

Accepted Answer

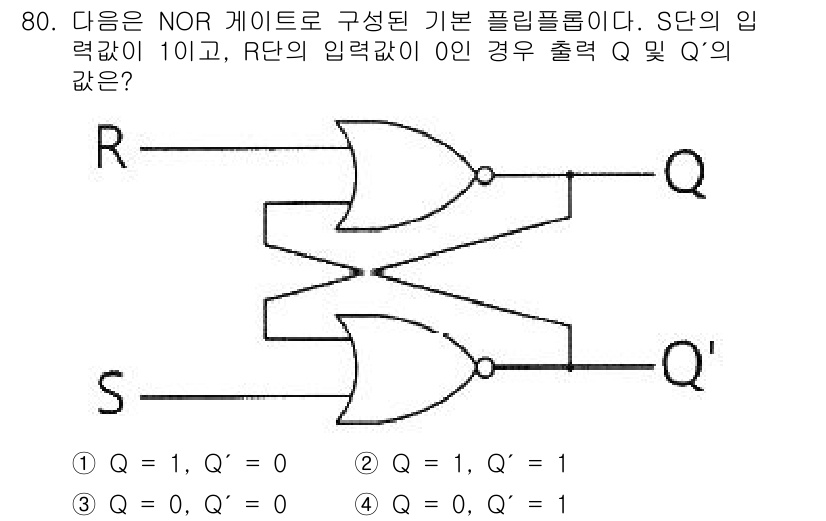

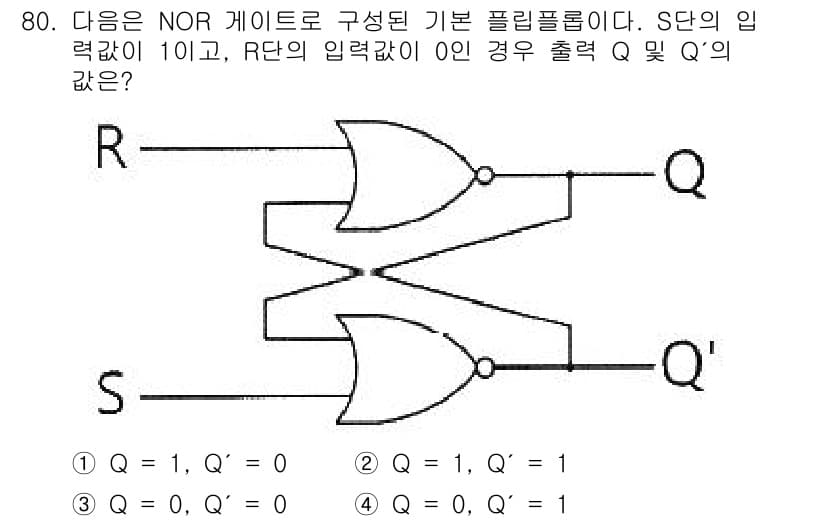

NOR 게이트는 두 입력이 모두 0일 때만 출력이 1입니다. 문제에서 S의 입력값이 1이기 때문에 첫 번째 NOR 게이트의 출력은 0이 됩니다. R의 입력값이 0인 경우 두 번째 NOR 게이트의 출력은 1이 되어 Q는 1, Q'는 0이 됩니다. 따라서 정답은 '1'입니다.
