컴퓨터응용가공산업기사 2020년 기출문제 36번

Question

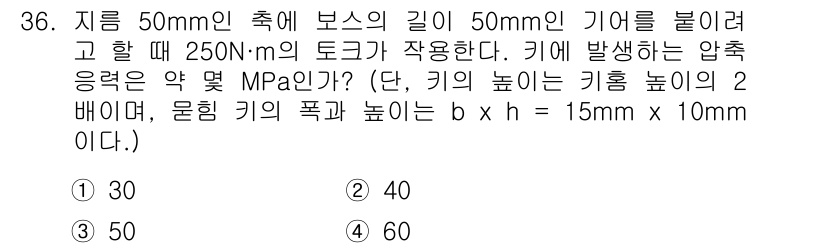

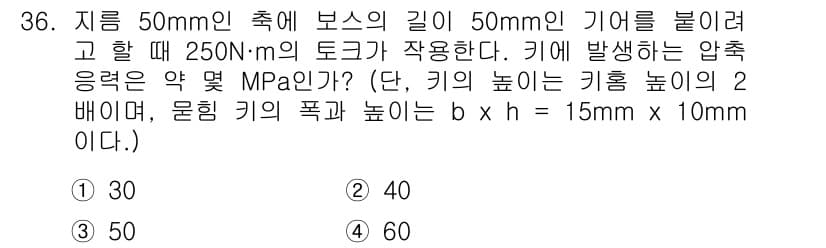

문제는 주어진 토크와 기어의 특성을 이용해 압축 응력을 계산하는 것입니다... 에 관한 핵심 기출문제

Accepted Answer

문제는 주어진 토크와 기어의 특성을 이용해 압축 응력을 계산하는 것입니다. 먼저, 토크를 기어의 반지름으로 나누어 회전력을 구한 후, 이를 받는 면적(키의 폭과 높이의 곱)으로 나누어 압축 응력을 구할 수 있습니다. 계산 결과, 압축 응력은 약 40 MPa로 나타나기 때문에 정답은 '2'입니다.
