컴퓨터응용밀링기능사 2016년 기출문제 24번

Question

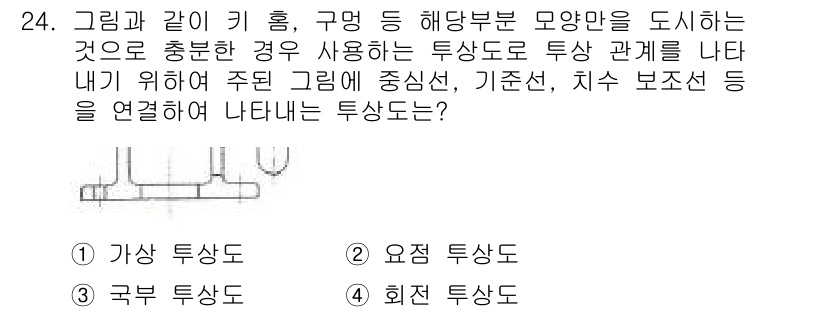

주어진 문제에서 그림은 키 홀, 구명 등 해당 부문의 모양을 나타내며, ... 에 관한 핵심 기출문제

Accepted Answer

주어진 문제에서 그림은 키 홀, 구명 등 해당 부문의 모양을 나타내며, 이를 통해 중심선, 기준선, 치수 보조선 등을 연결하여 구조를 설명합니다. 이 경우 '가상 투상도'는 물체의 형상과 관계없이 투상 관계를 나타내기 때문에, 그림에서 보여준 형태와 가장 적합합니다. 따라서 정답은 '3'인 가상 투상도입니다.
