컴퓨터응용밀링기능사 2016년 기출문제 9번

Question

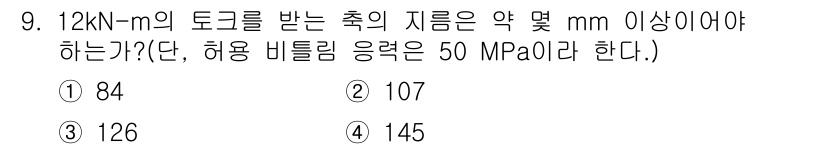

주어진 문제에서 필요한 지름을 구하기 위해서는 토크(T)와 허용 비틀림 ... 에 관한 핵심 기출문제

Accepted Answer

주어진 문제에서 필요한 지름을 구하기 위해서는 토크(T)와 허용 비틀림 응력(τ)을 사용하여 다음 공식을 적용합니다:

$$ T = \frac{\pi}{16} \cdot d^3 \cdot τ $$

여기서, T는 12 kN-m, τ는 50 MPa로 변환하여 계산을 수행하면 지름(d)을 구할 수 있습니다. 계산 후, 지름이 약 126 mm임을 확인할 수 있으며, 이로 인해 정답은 '3'입니다.
