통신선로산업기사(통합편입) 2021년 기출문제 15번

Question

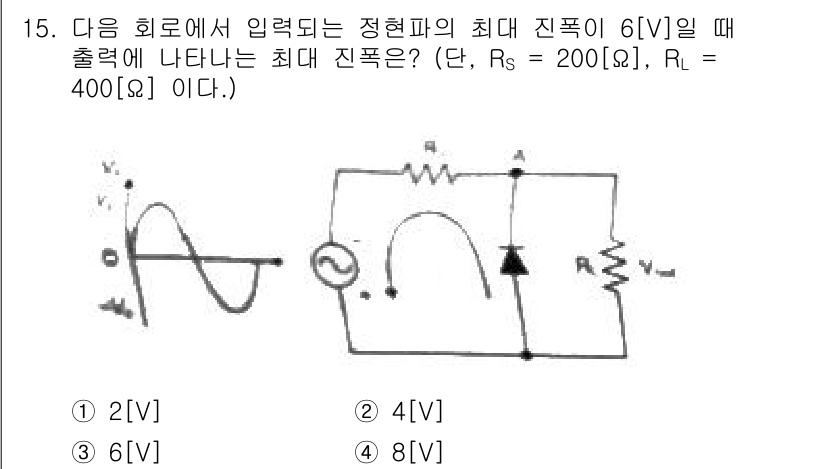

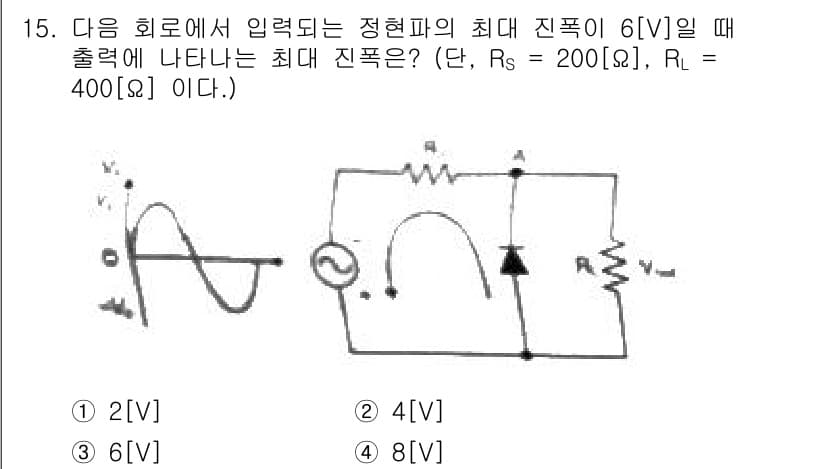

주어진 회로에서 입력 전압이 6[V]인 정현파가 공급될 때, 출력 전압은... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 입력 전압이 6[V]인 정현파가 공급될 때, 출력 전압은 출력 저항 $ R_L $과 직렬 저항 $ R_S $의 비율에 따라 결정됩니다. 전압 분배 원리에 따라 출력 전압 $ V_{out} $은 다음과 같이 계산됩니다: $$ V_{out} = V_{in} \times \frac{R_L}{R_L + R_S} $$ 여기서 $ V_{in} = 6[V] $입니다. 만약 $ R_L $과 $ R_S $의 비율이 2:1이라면, $ V_{out} $은 $ 6[V] \times \frac{2}{2+1} = 4[V] $로 계산됩니다. 따라서 최대 진폭은 4[V]이며, 정답은 2입니다.
