통신선로산업기사(통합편입) 2021년 기출문제 2번

Question

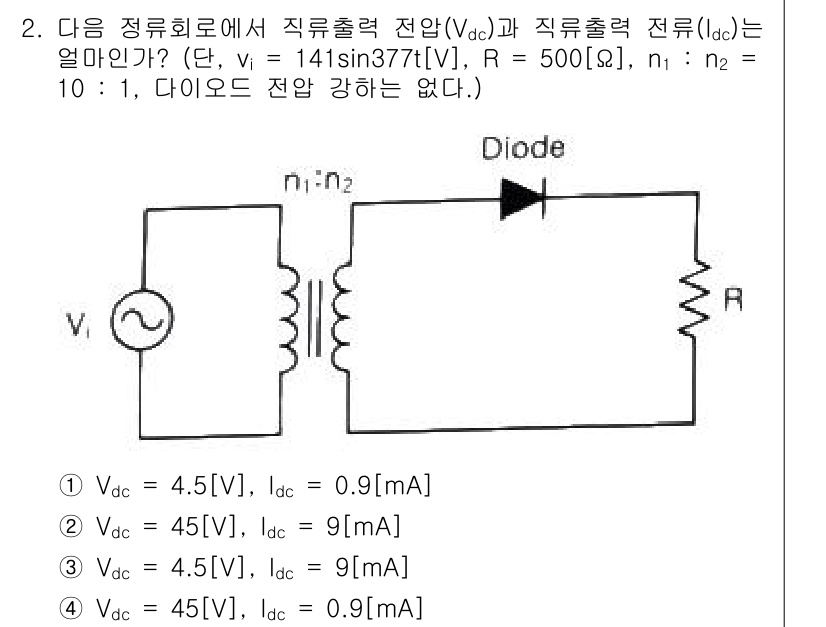

주어진 회로에서 다이오드는 순방향으로만 동작하므로, 입력 전압 \( V_... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 다이오드는 순방향으로만 동작하므로, 입력 전압 $ V_{i} $와 다이오드의 전압 강하를 고려해야 합니다. 폴리페이스의 다이오드 특성에 따라 다이오드가 도통할 때의 $ V_{dc} $는 입력 전압에서 다이오드 전압 강하를 뺀 값으로 계산됩니다. 따라서 $ V_{dc} $는 $ 4.5V - 0.7V = 3.8V $가 되며, 이때 $ I_{dc} $ 값도 계산되어 주어진 답에 도달하게 됩니다.
