화공기사(구)(구) 2016년 48번 기출문제
원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.
(구)/Q_48.jpg)
해설

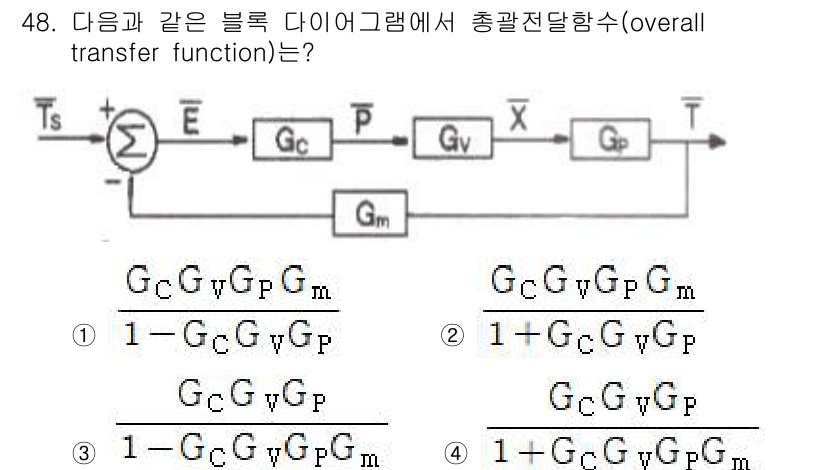

주어진 블록 다이어그램에서 전체 전달 함수는 피드백 루프를 고려하여 도출해야 합니다. `Gm`이 피드백으로 연결되고, `Gc`와 `Gp`가 시퀀스에 따라 곱해지므로 이를 바탕으로 전체 전달 함수를 계산하게 됩니다. 따라서 정답은 4번, \( \frac{G_c G_p}{1 - G_c G_p G_m} \)로 결정됩니다.
기출문제
원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.
(구)/Q_48.jpg)

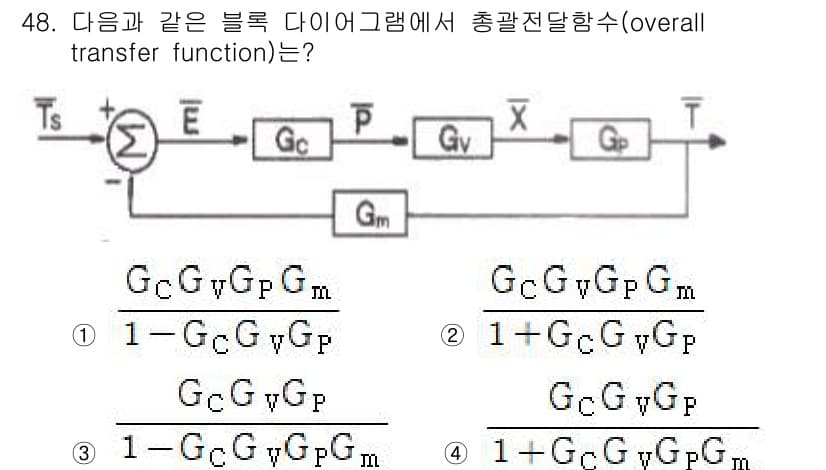

주어진 블록 다이어그램에서 전체 전달 함수는 피드백 루프를 고려하여 도출해야 합니다. `Gm`이 피드백으로 연결되고, `Gc`와 `Gp`가 시퀀스에 따라 곱해지므로 이를 바탕으로 전체 전달 함수를 계산하게 됩니다. 따라서 정답은 4번, \( \frac{G_c G_p}{1 - G_c G_p G_m} \)로 결정됩니다.
