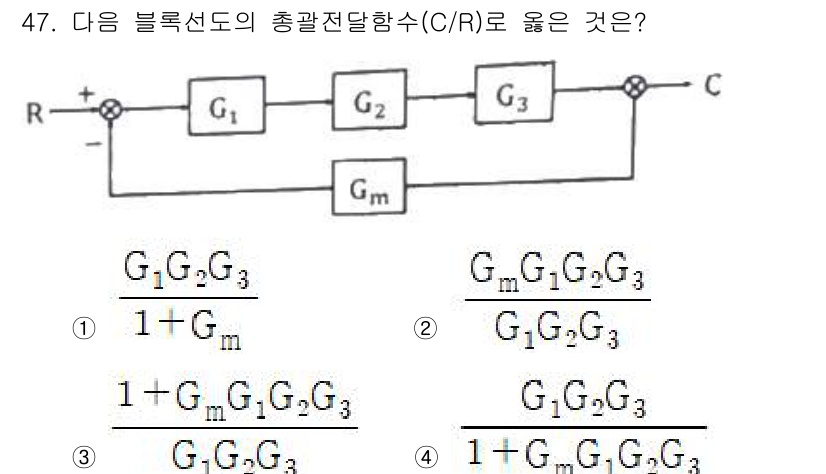

화공기사(구)(구) 2020년 기출문제 47번

Question

문제에서 주어진 회로는 블록선도 시스템을 나타내며, 주어진 전이 함수 \... 에 관한 핵심 기출문제

Accepted Answer

문제에서 주어진 회로는 블록선도 시스템을 나타내며, 주어진 전이 함수 $ G(s) $를 통해 전체 전이 함수를 유도하는 것이 필요합니다. 각 블록의 전달 함수의 곱을 통해 최종 전달 함수를 구성할 수 있으며, 피드백이 있는 경우 기본적인 피드백 공식을 적용해야 합니다. 정답이 4번인 이유는 시스템의 구조와 피드백 형성에 따라 전달 함수가 해당 수식으로 정확히 표현되기 때문입니다.
