화공기사(구)(구) 2021년 기출문제 44번

Question

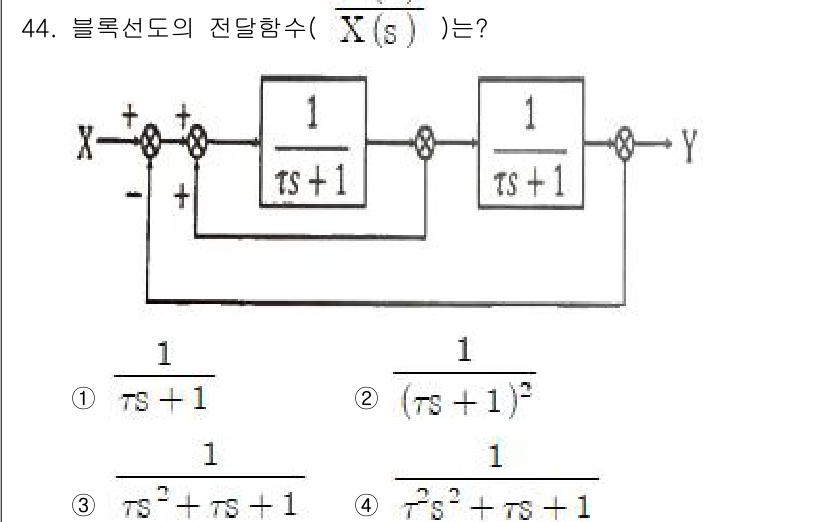

블록선도의 전달함수 $ X(s) $는 블록 다이어그램의 시퀀스를 기반... 에 관한 핵심 기출문제

Accepted Answer

블록선도의 전달함수 $ X(s) $는 블록 다이어그램의 시퀀스를 기반으로 계산할 수 있습니다. 첫 번째 블록의 전달함수는 $ \frac{1}{ts + 1} $이고, 두 번째 블록의 전달함수는 $ 1 $입니다. 이 두 블록이 직렬로 연결되어 있으므로 전달함수는 $ Y(s) = \frac{X(s)}{ts + 1} $ 형태가 되고 최종적으로 $ \frac{1}{ts^2 + ts + 1} $로 단순화되며, 정답은 4번입니다.
