화공기사(구) 2020년 기출문제 43번

Question

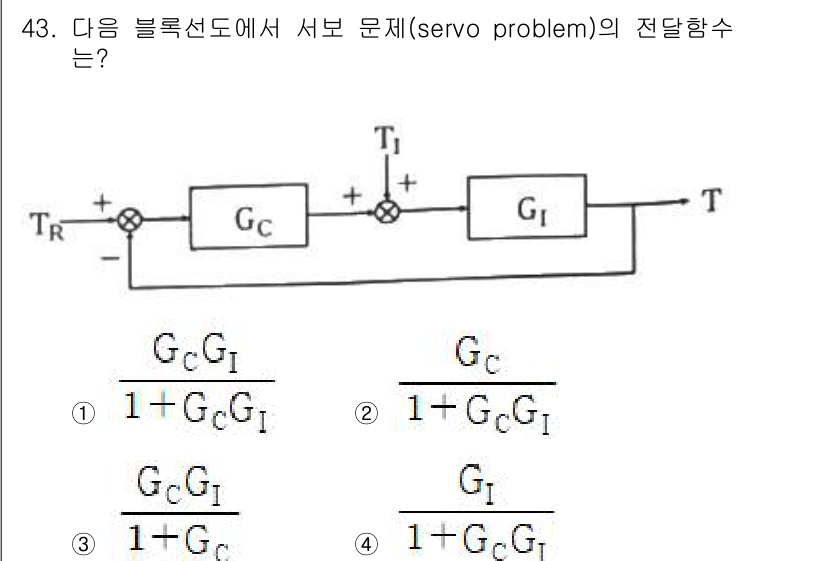

제시된 블록선도에서 서보 문제는 시스템의 전달함수를 찾는 것과 관련됩니다... 에 관한 핵심 기출문제

Accepted Answer

제시된 블록선도에서 서보 문제는 시스템의 전달함수를 찾는 것과 관련됩니다. 입력 $ T_r $와 출력 $ T $의 관계를 나타내며, 전달함수는 개루프 전달함수 $ G_C $와 $ G_I $의 곱으로부터 구해집니다. 따라서, 해당 전달함수는 주어진 선택지 중에서 $ \frac{G_C G_I}{1 + G_C G_I} $로 표현됩니다.
