화공기사(구) 2021년 기출문제 44번

Question

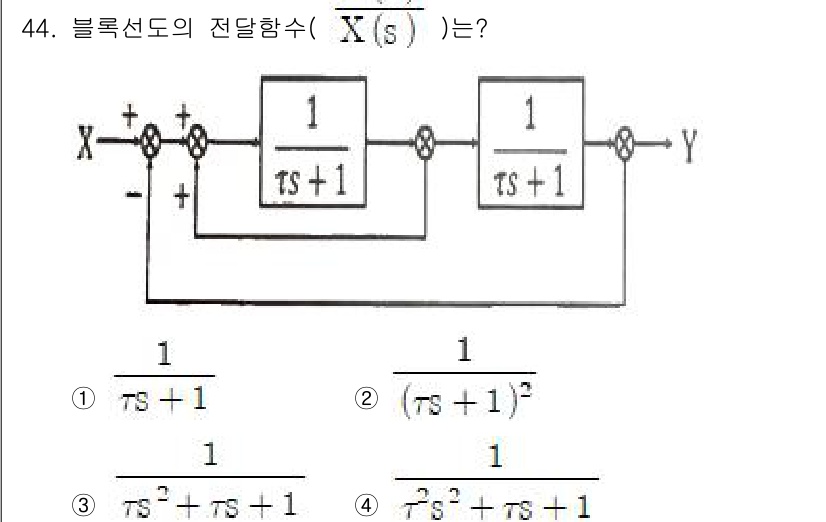

주어진 블록선도의 전달함수를 구하기 위해 각 블록을 순차적으로 분석합니다... 에 관한 핵심 기출문제

Accepted Answer

주어진 블록선도의 전달함수를 구하기 위해 각 블록을 순차적으로 분석합니다. 첫 번째 블록의 전달함수는 $ \frac{1}{Ts + 1} $이고, 두 번째 블록은 $ \frac{1}{s} $입니다. 이들을 연결하면 전체 전달함수는 $ \frac{1}{Ts + 1} \cdot \frac{1}{s} = \frac{1}{s(Ts + 1)} $로 정리됩니다.
