화공기사 2016년 기출문제 48번

Question

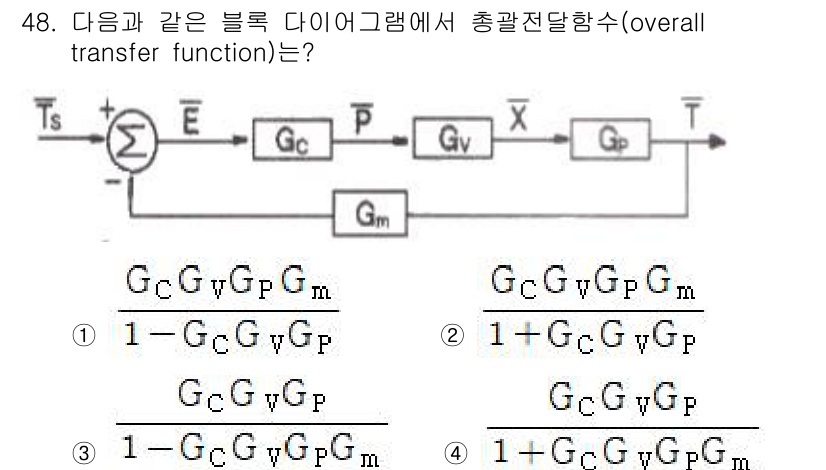

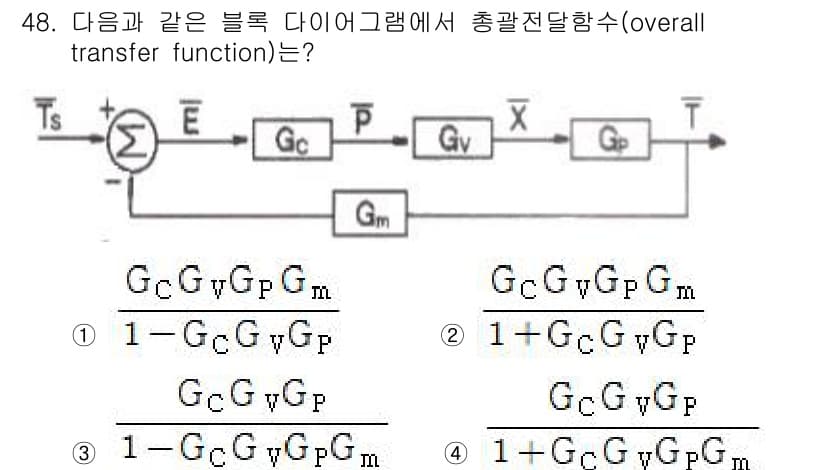

이 블록 다이아그램에서 전체 전달 함수(overall transfer f... 에 관한 핵심 기출문제

Accepted Answer

이 블록 다이아그램에서 전체 전달 함수(overall transfer function)는 각 블록의 전달 함수를 이용하여 결합됩니다. 주어진 블록들은 피드백 구조를 포함하고 있어, 전체 전달 함수는 피드백 경로와 관련된 조정을 필요로 합니다. 따라서 정답은 $ 4. \frac{G_c G_v G_p}{1 - G_c G_v G_p} $가 맞습니다.
