화공기사 2019년 기출문제 51번

Question

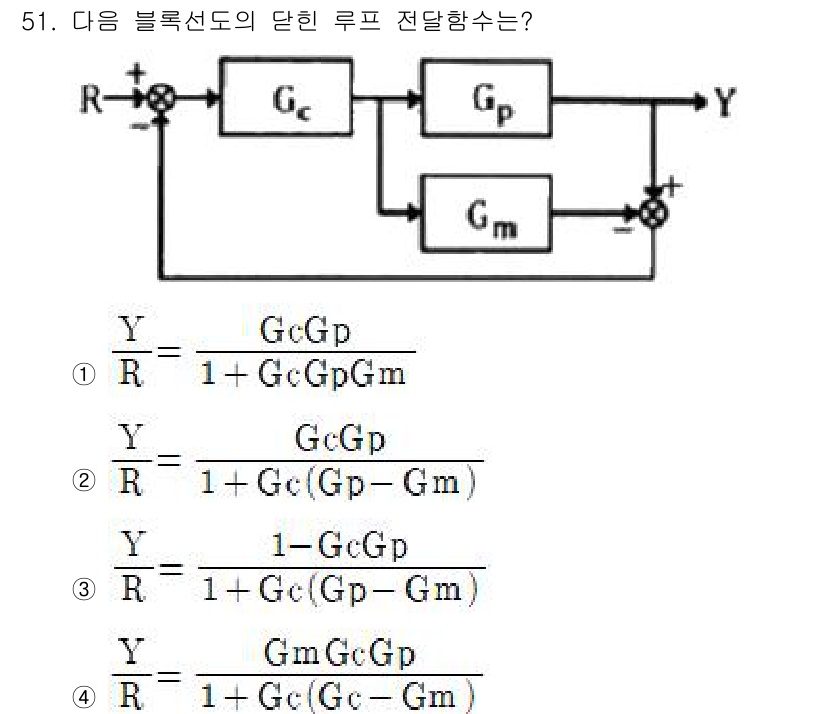

주어진 블록선도의 전달함수 Y/R을 구하기 위해서는 루프 전달함수를 정리... 에 관한 핵심 기출문제

Accepted Answer

주어진 블록선도의 전달함수 Y/R을 구하기 위해서는 루프 전달함수를 정리해야 합니다. R의 입력에 대해 Y의 출력을 구하는 과정에서, 전달함수 Gc, Gp, Gm의 관계를 이용해 식을 유도합니다. 최종적으로 2번 선택지인 $ Y = \frac{G_c G_p}{1 + G_c G_p G_m} $이 맞습니다.
