9급_국가직_공무원_무선공학개론 2018년 기출문제 5번

Question

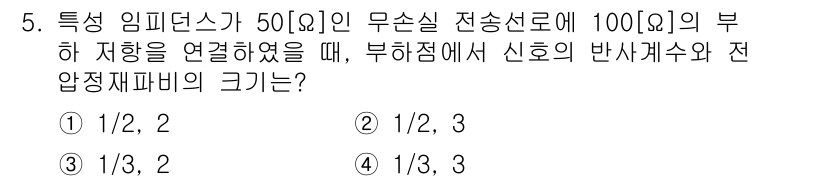

특성 임피던스가 50 Ω인 무선 송신선로에 100 Ω의 부하를 연결하면 ... 에 관한 핵심 기출문제

Accepted Answer

특성 임피던스가 50 Ω인 무선 송신선로에 100 Ω의 부하를 연결하면 부하 임피던스와 특성 임피던스의 비율로 반사계수 $ \Gamma $를 구할 수 있습니다. 반사계수는 $ \Gamma = \frac{Z_L - Z_0}{Z_L + Z_0} $ 공식을 사용하여 $ \Gamma = \frac{100 - 50}{100 + 50} = \frac{1}{3} $로 계산됩니다. 따라서 정답은 ③ $ \frac{1}{3} $입니다.
