9급_국가직_공무원_전기기기 2021년 기출문제 3번

Question

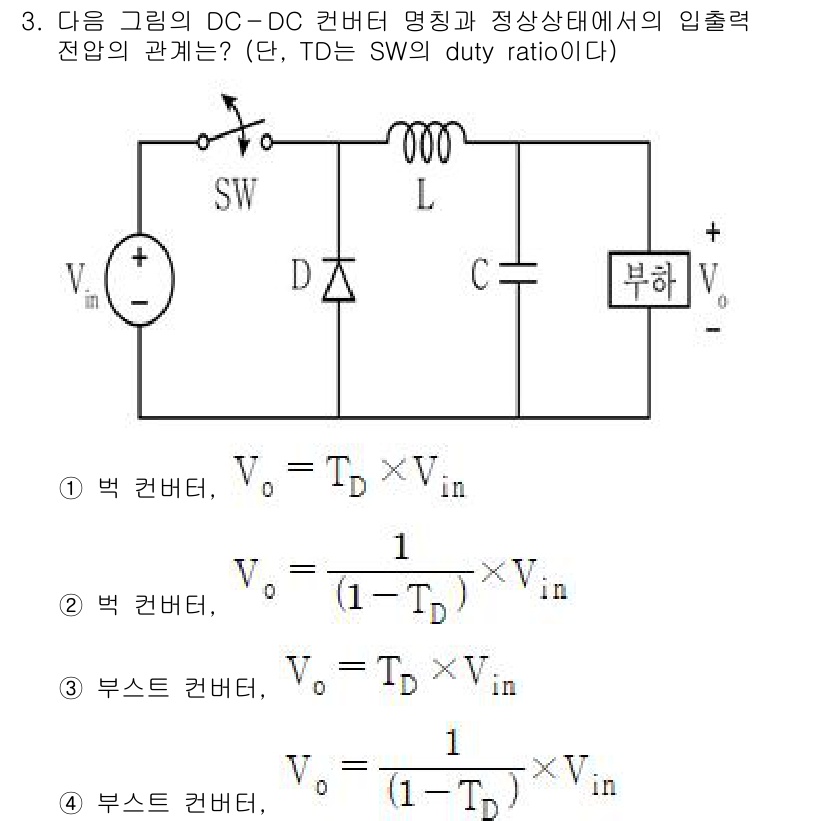

주어진 회로는 벅 컨버터(Buck Converter)로, 입력 전압(V_... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 벅 컨버터(Buck Converter)로, 입력 전압(V_in)과 출력 전압(V_o) 간의 관계는 출력 전압이 SW의 듀티비 비율(T_D)에 의해 결정됩니다. 벅 컨버터의 경우 출력 전압은 입력 전압에 듀티비를 곱한 값으로 표현되며, 이는 V_o = T_D × V_in으로 나타낼 수 있습니다. 따라서 정답은 1번입니다.
