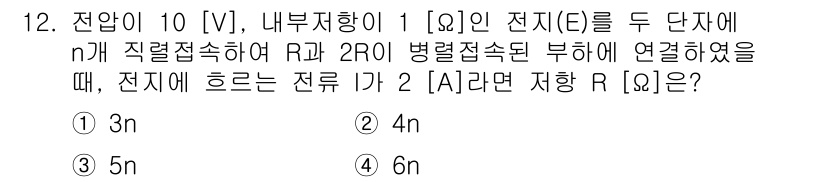

9급_국가직_공무원_전기이론 2018년 기출문제 12번

Question

두 저항 R과 2R이 병렬로 연결된 경우, 등가 저항 \( R_{eq} ... 에 관한 핵심 기출문제

Accepted Answer

정답은 4번입니다. 두 저항 R과 2R이 병렬로 연결된 경우, 등가 저항 $ R_{eq} = \frac{R \cdot 2R}{R + 2R} = \frac{2R^2}{3R} = \frac{2R}{3} $입니다. 이 회로에 전압 10V가 적용될 때, 전류는 $ I = \frac{V}{R_{eq}} = \frac{10}{\frac{2R}{3}} = \frac{30}{2R} = \frac{15}{R} $로 계산됩니다.
