9급_국가직_공무원_전기이론 2020년 기출문제 20번

Question

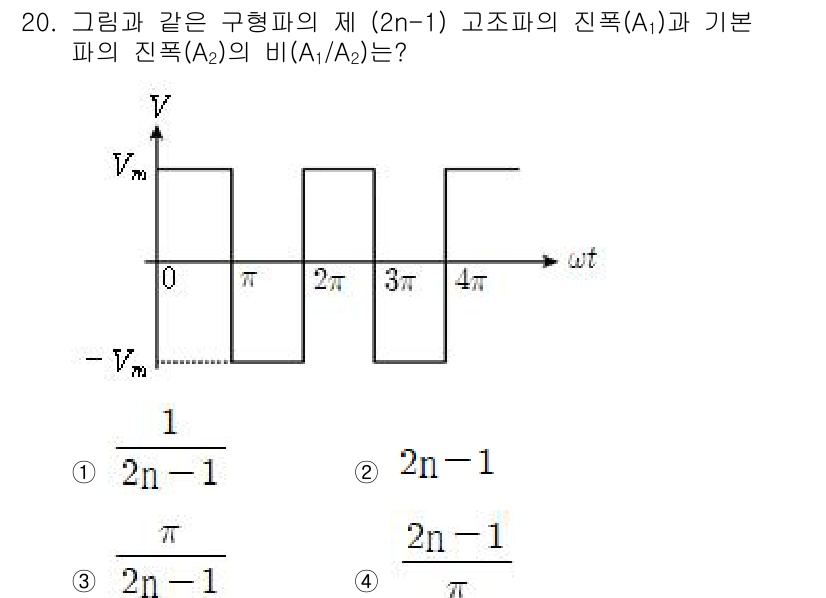

주어진 문제는 고조파와 기본파의 진폭 비율을 묻고 있습니다. (2n-1)... 에 관한 핵심 기출문제

Accepted Answer

주어진 문제는 고조파와 기본파의 진폭 비율을 묻고 있습니다. (2n-1) 번째 고조파의 경우, 기본파의 주기와의 관계를 통해 진폭 비율을 구할 수 있습니다. 그래프에서 나타난 파형은 직사각형 파형이며, 기본파에 비해 고조파의 진폭이 줄어드는 패턴이 있는 것을 확인할 수 있습니다. 이 과정에서 어떤 그래프 형태에서도 진폭 비율이 $ \frac{1}{2n-1} $인 것을 알 수 있어 정답은 1번입니다.
