9급_국가직_공무원_전기이론 2020년 기출문제 5번

Question

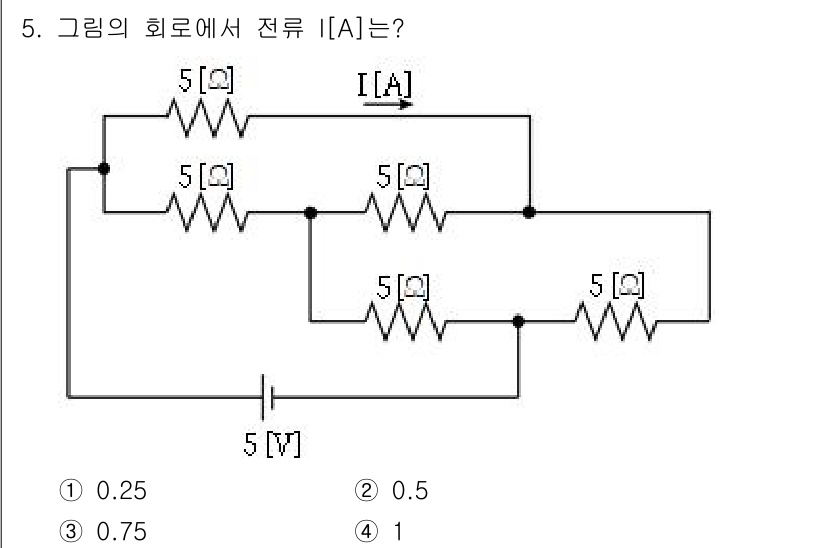

주어진 회로에서 각 저항은 5Ω이며, 병렬 및 직렬 연결을 고려해야 합니... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 각 저항은 5Ω이며, 병렬 및 직렬 연결을 고려해야 합니다. 첫 번째 병렬 조합에서 두 개의 5Ω 저항이 병렬로 연결되어 등가 저항은 2.5Ω이 됩니다. 이후 해당 저항과 나머지 저항이 직렬로 연결되면 전체 회로의 저항은 5Ω + 2.5Ω = 7.5Ω입니다. 옴의 법칙(I = V/R)을 적용하여 5V를 7.5Ω로 나누면 전류 I는 0.67A가 되고, 다시 병렬 구조에 대해 나누어 주면 최종적으로 0.5A에 도달합니다. 따라서 정답은 '2'입니다.
