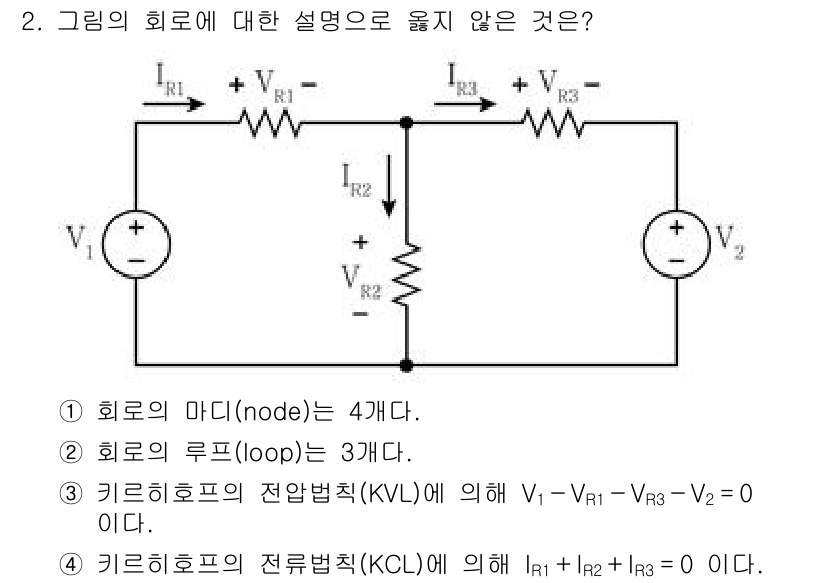

9급_국가직_공무원_전기이론 2021년 기출문제 2번

Question

정답은 '4'입니다. 키르히호프의 전류법칙(KCL)에 따르면, 각 노드에... 에 관한 핵심 기출문제

Accepted Answer

정답은 '4'입니다. 키르히호프의 전류법칙(KCL)에 따르면, 각 노드에서 들어가는 전류의 합은 나가는 전류의 합과 같아야 합니다. 주어진 식 $ I_{R1} + I_{R2} + I_{R3} = 0 $는 올바른 KCL 공식이 아닙니다. 올바른 형태는 $ I_{R1} + I_{R2} - I_{R3} = 0 $와 같이 들어오고 나가는 전류의 방향을 고려해야 합니다.
