9급_국가직_공무원_전기이론 2021년 기출문제 5번

Question

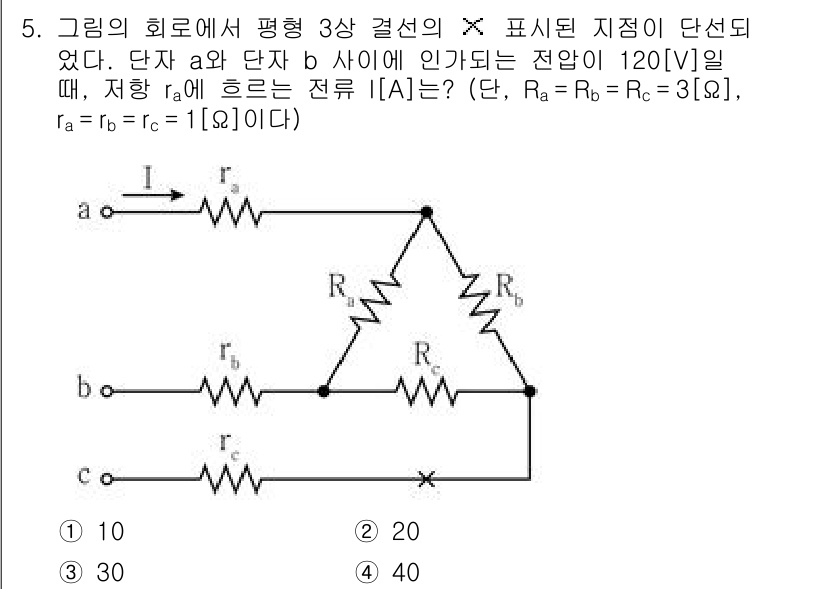

주어진 회로에서 저항 R은 병렬로 연결되어 있습니다. 전체 저항을 계산하... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 저항 R은 병렬로 연결되어 있습니다. 전체 저항을 계산하면 R_total = 1/(1/R_a + 1/R_b + 1/R_c) = 1/(1/3 + 1/3 + 1/3) = 1Ω입니다. 옴의 법칙 V = I * R을 이용해 전류를 구하면, 전체 전압 120[V]에 대해 I = V/R_total = 120/1 = 120[A]입니다. 각 저항으로 흐르는 전류는 120[A]를 3으로 나누어 40[A]가 됩니다. 따라서 ra에 흐르는 전류는 40[A]로, 정답은 '3'입니다.
