9급_국가직_공무원_전자공학개론 2016년 기출문제 3번

Question

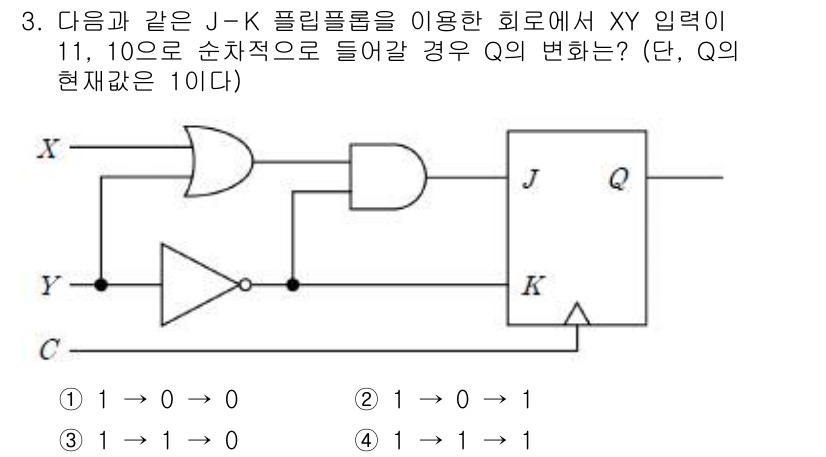

주어진 회로는 J-K 플리플롭을 사용한 비동기 회로로, 기본적으로 입력 ... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 J-K 플리플롭을 사용한 비동기 회로로, 기본적으로 입력 X와 Y의 조합에 따라 Q의 상태가 변경됩니다. 입력 상태가 11일 때 J-K 플리플롭은 설정 상태로 진입하며, Q는 1로 유지됩니다. 이를 통해 올바른 변환은 1 → 1로 확인되므로 정답은 4입니다.
