9급_국가직_공무원_전자공학개론 2017년 기출문제 1번

Question

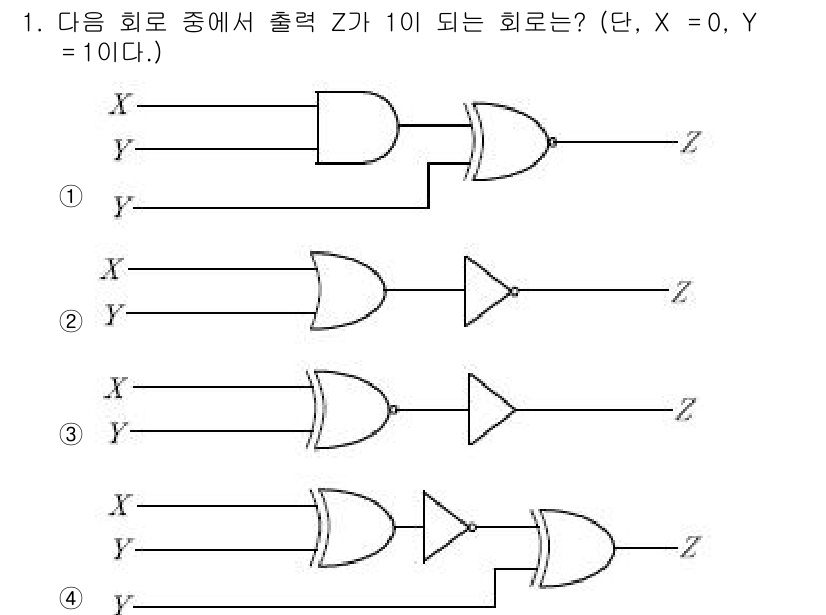

회로의 출력을 분석하면 Z가 1이 되기 위해서는 입력 X와 Y의 상태에 ... 에 관한 핵심 기출문제

Accepted Answer

회로의 출력을 분석하면 Z가 1이 되기 위해서는 입력 X와 Y의 상태에 따라 논리 연산 결과가 필요하다. 선택지 4는 OR 게이트와 AND 게이트 조합으로, X=0, Y=1일 때 Z의 출력이 1이 된다. 따라서 주어진 조건에서 Z=1이 되는 올바른 회로는 선택지 4이다.
