9급_국가직_공무원_전자공학개론 2017년 기출문제 3번

Question

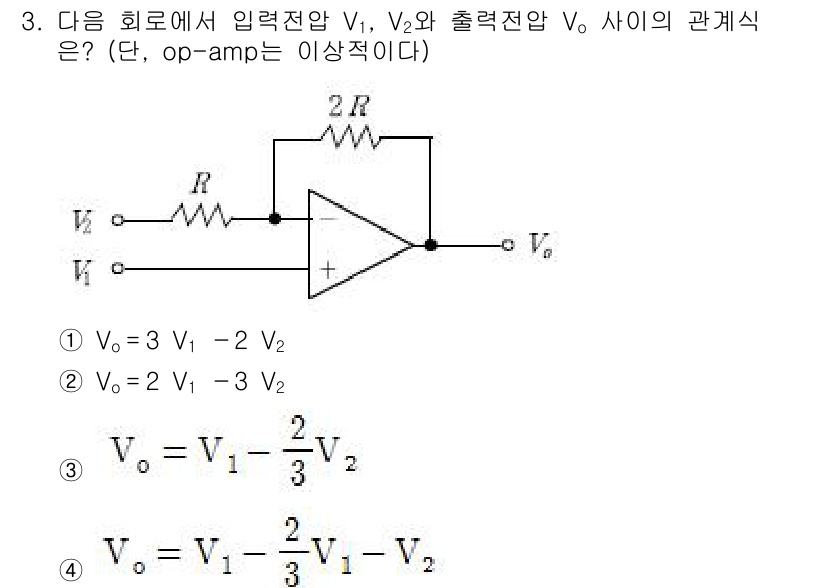

주어진 회로에서 두 개의 입력 전압 $ V_1 $과 $ V_2 $... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 두 개의 입력 전압 $ V_1 $과 $ V_2 $가 비례적으로 영향을 미치며, op-amp의 이상적 특성에 따라 출력 전압 $ V_0 $는 입력에 대한 선형 결합으로 표현된다. 이를 통해 회로의 비율과 연결 방식에 따라 직관적으로 $ V_0 = 3 V_1 - 2 V_2 $가 도출된다. 따라서 정답은 ①이다.
