9급_국가직_공무원_전자공학개론 2018년 기출문제 11번

Question

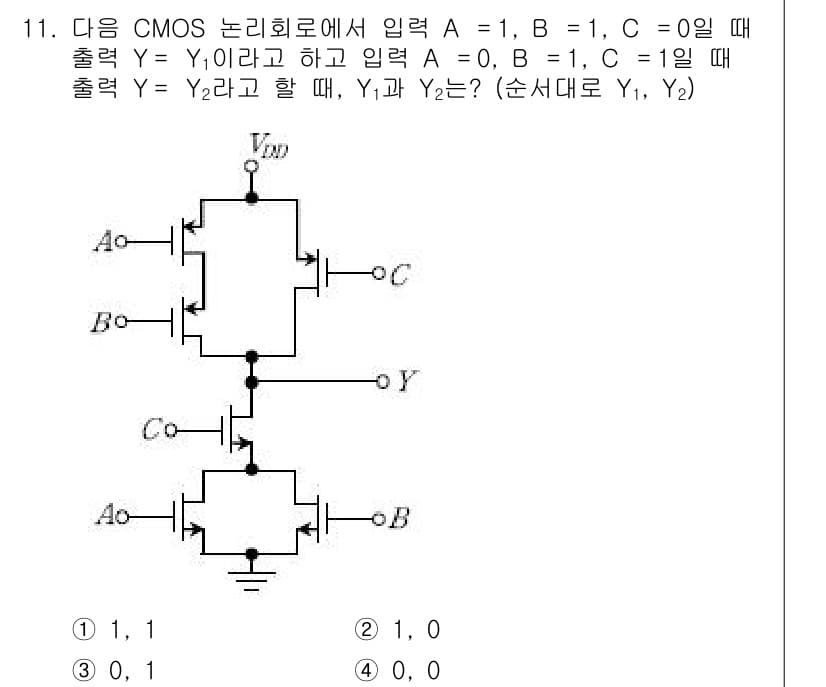

주어진 CMOS 논리회로에서 A = 1, B = 1, C = 0일 때, ... 에 관한 핵심 기출문제

Accepted Answer

주어진 CMOS 논리회로에서 A = 1, B = 1, C = 0일 때, Y는 Y1과 Y2의 출력으로 각각 A와 C의 조합으로 결정된다. C가 0인 경우, NMOS가 끊기고 PMOS가 ON 상태가 되어 Y는 Y2의 값으로 결정된다. Y2의 출력이 1이므로 최종 출력 Y의 값은 1이 되어 선택지 2가 정답이다.
