9급_국가직_공무원_전자공학개론 2018년 기출문제 19번

Question

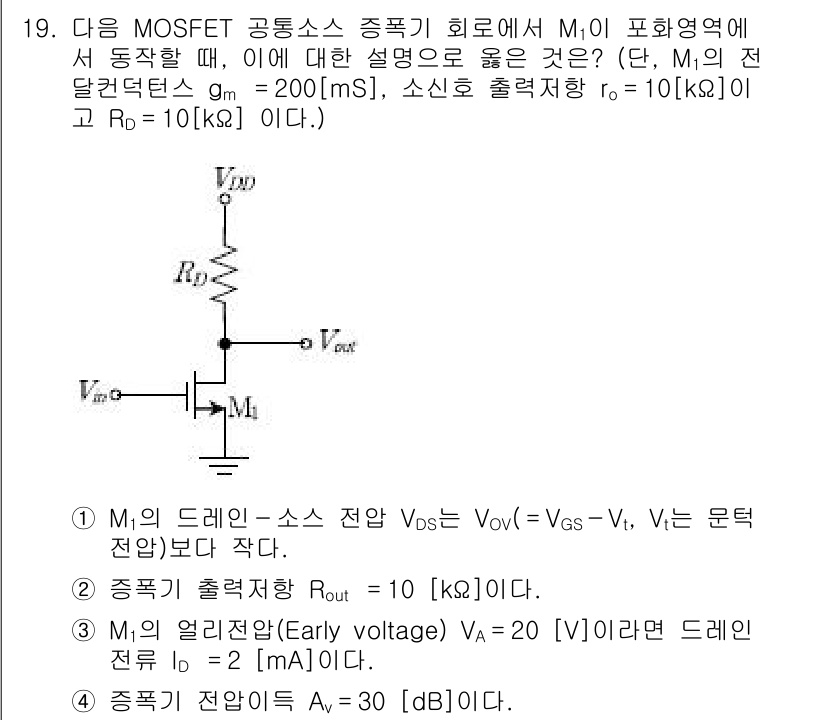

주어진 문제에서 MOSFET의 동작은 M1과 M0의 게이트-소스 전압 \... 에 관한 핵심 기출문제

Accepted Answer

주어진 문제에서 MOSFET의 동작은 M1과 M0의 게이트-소스 전압 $ V_{GS} $와 임계 전압 $ V_t $에 의해 결정된다. M1의 드레인-소스 전압 $ V_{DS} $가 $ V_{OV} $에 비해 작을 경우, M1은 선형 영역에서 동작하며, 이때 출력 저항 $ R_{out} $과 전압 이득 $ A_v $의 관계를 통해 분석할 수 있다. 이 때문에 정답은 3번이 된다.
