9급_국가직_공무원_전자공학개론 2019년 기출문제 7번

Question

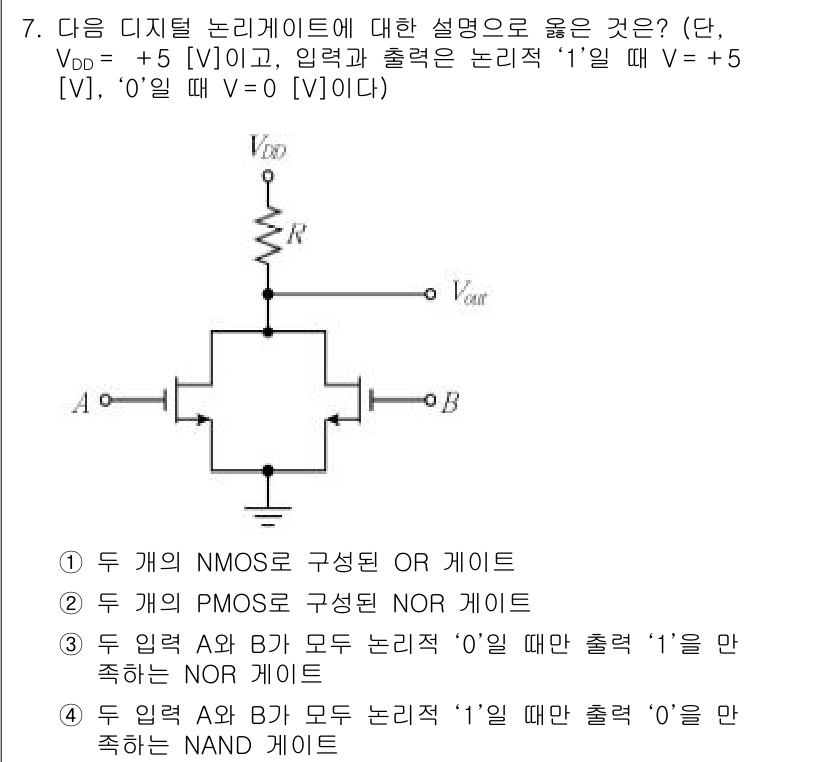

주어진 회로는 두 개의 NMOS 트랜지스터로 구성된 OR 게이트입니다. ... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 두 개의 NMOS 트랜지스터로 구성된 OR 게이트입니다. 입력 A와 B가 모두 '0'일 때만 출력이 '0'이 되고, 그 외의 경우에는 출력이 '1'이 됩니다. 따라서 논리적으로 OR 게이트의 특성과 일치하여 정답은 3번입니다.
