9급_국가직_공무원_전자공학개론 2020년 기출문제 3번

Question

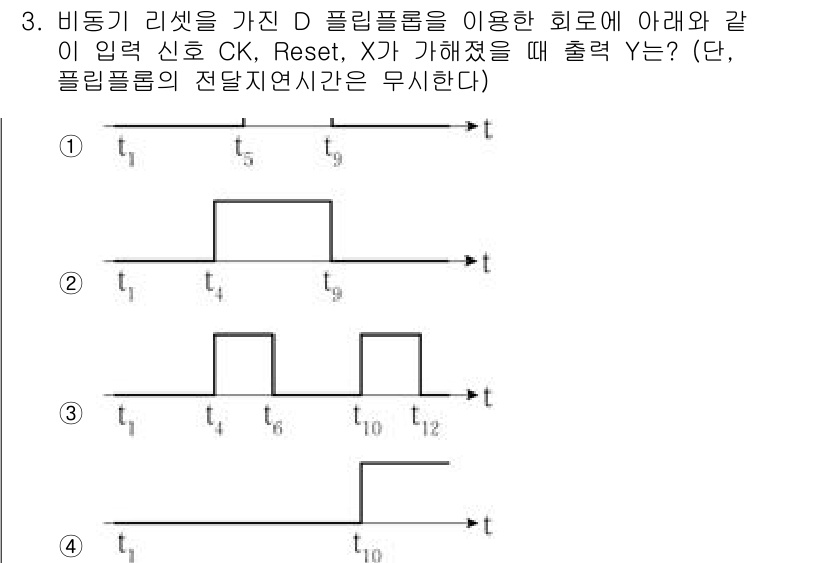

주어진 회로에서 비동기 리셋을 가진 D 플립플롭은 CK 신호의 상승 에지... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 비동기 리셋을 가진 D 플립플롭은 CK 신호의 상승 에지에서 입력 X의 값을 출력 Y로 전이시킵니다. Reset 신호가 활성화된 경우, 출력 Y는 즉시 0으로 리셋됩니다. 선택지 1은 CK 신호의 상승 에지 이후에 적절히 X의 값을 출력하는 형상으로, 비동기 리셋 조건을 잘 반영하고 있습니다. 따라서 정답은 1입니다.
