9급_국가직_공무원_전자공학개론 2021년 기출문제 4번

Question

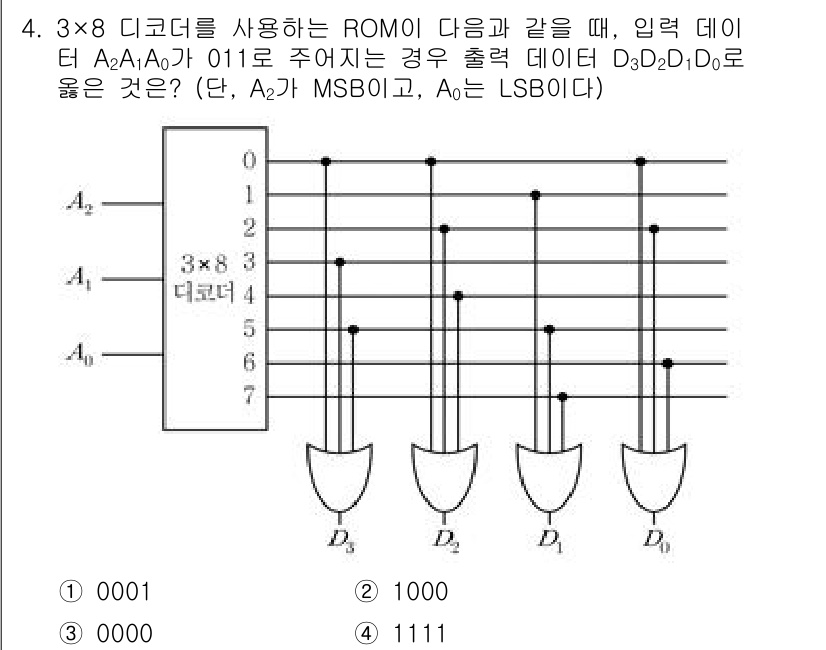

주어진 문제에서 ROM의 입력 데이터 A₂A₁A₀이 011일 때, A₂가... 에 관한 핵심 기출문제

Accepted Answer

주어진 문제에서 ROM의 입력 데이터 A₂A₁A₀이 011일 때, A₂가 MSB(최상위 비트)이고 A₀가 LSB(최하위 비트)입니다. 011은 2진수로 3을 나타내며, ROM의 주소 3에 해당하는 출력 데이터 D₃D₂D₁D₀이 결정됩니다. 주어진 출력 값에서 D₃는 1, D₂는 0, D₁은 0, D₀은 0이므로, 정답은 '1000'입니다.
