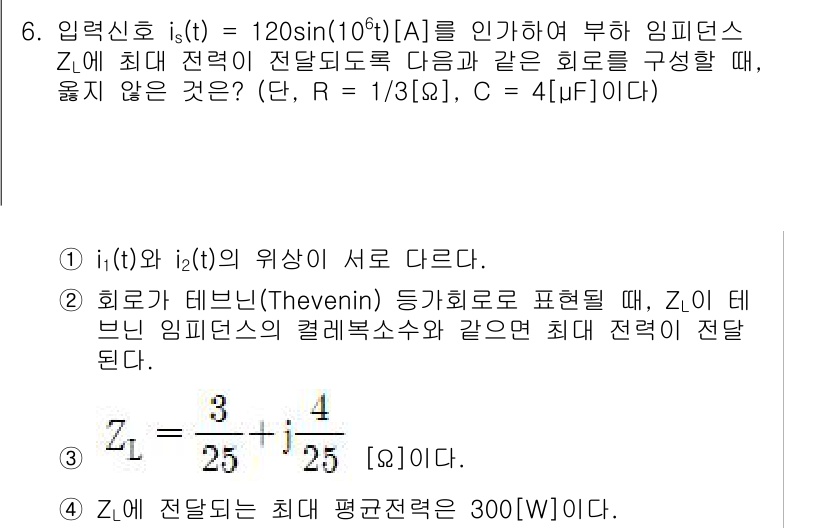

9급_국가직_공무원_전자공학개론 2021년 6번 기출문제
원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

해설
주어진 회로에서 ZL은 테브닌 등가 회로로 표현되며, 최대 전력이 전달되는 조건은 로드 저항 ZL이 테브닌 임피던스 ZTH와 같아야 합니다. 이때 ZL의 계산 결과가 [Ω]로 주어지므로, 답변 4번이 올바른 것은 ZL에 전달되는 최대 평균전력이 300[W]임을 반영합니다. 따라서, 이 회로에서 올바른 해석을 통해 최대 전력이 전달되는 조건을 충족하게 됩니다.
