9급_국가직_공무원_전자공학개론 2021년 기출문제 8번

Question

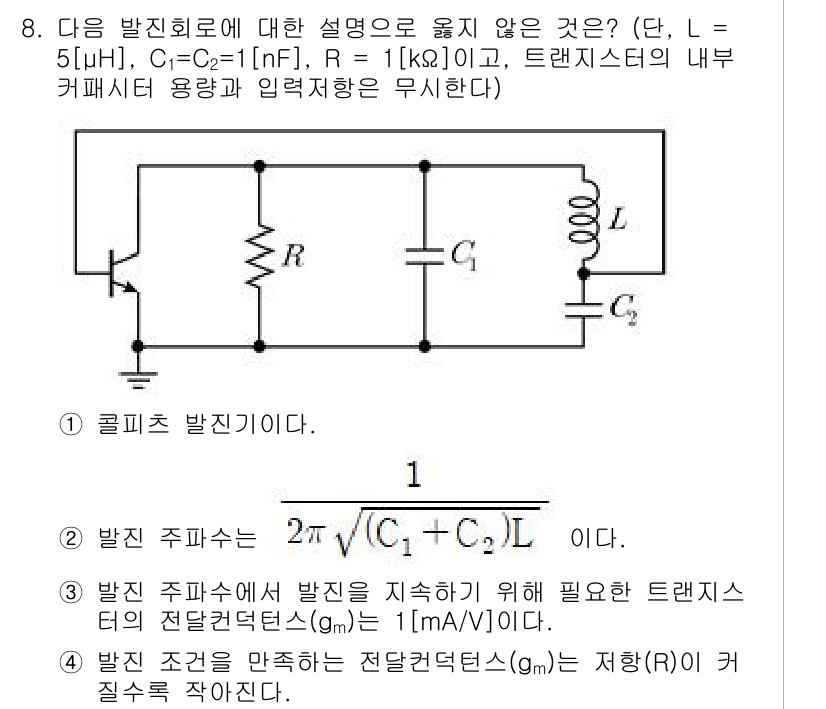

이 회로는 두 개의 커패시터(C1, C2)와 인덕터(L), 저항(R)으로... 에 관한 핵심 기출문제

Accepted Answer

이 회로는 두 개의 커패시터(C1, C2)와 인덕터(L), 저항(R)으로 구성된 발진기 회로입니다. 발진 주파수 공식에 따르면 주파수는 L과 C의 값에 따라 결정되며, 이 회로는 콜피츠 발진기와 유사한 구조를 가지고 있어 주기적인 발진이 가능하므로 1번 설명이 맞지 않습니다. 다른 설명들은 올바른 조건을 나타내고 있습니다.
