9급_국가직_공무원_전자공학개론 2022년 기출문제 13번

Question

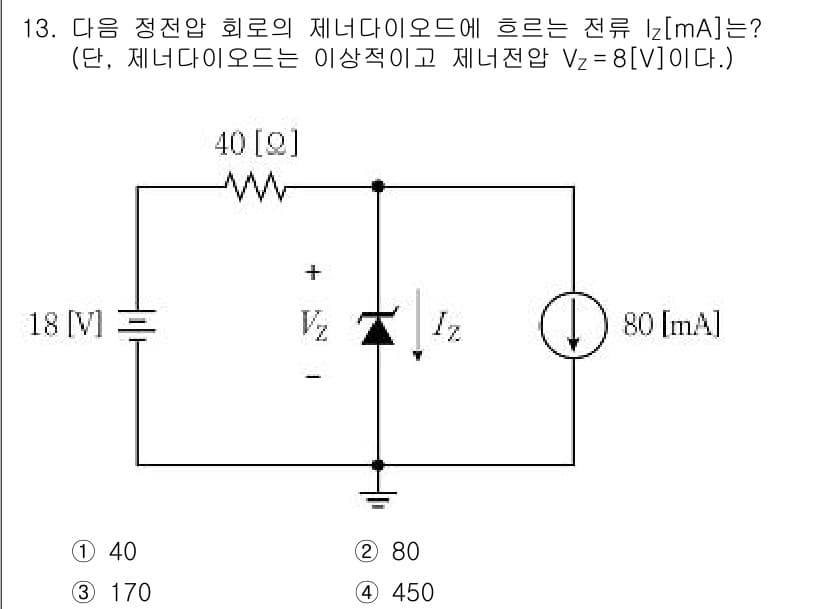

이 회로에서 제너다이오드의 전압 $ V_Z $는 8V로 고정되어 있습... 에 관한 핵심 기출문제

Accepted Answer

이 회로에서 제너다이오드의 전압 $ V_Z $는 8V로 고정되어 있습니다. 주어진 전원 전압 18V에서 제너다이오드 전압 8V를 빼면 잔여 전압 10V가 발생하며, 저항 $ R $에 흐르는 전류 $ I_z $를 계산하면 $ I_z = \frac{10V}{40Ω} = 250mA $입니다. 주어진 전류 $ I_z $가 80mA일 때, 나머지 전류 $ I_f $는 초과 전류로 $ I_z - I_f = 170mA $가 되어 최종적으로 3번이 정답입니다.
