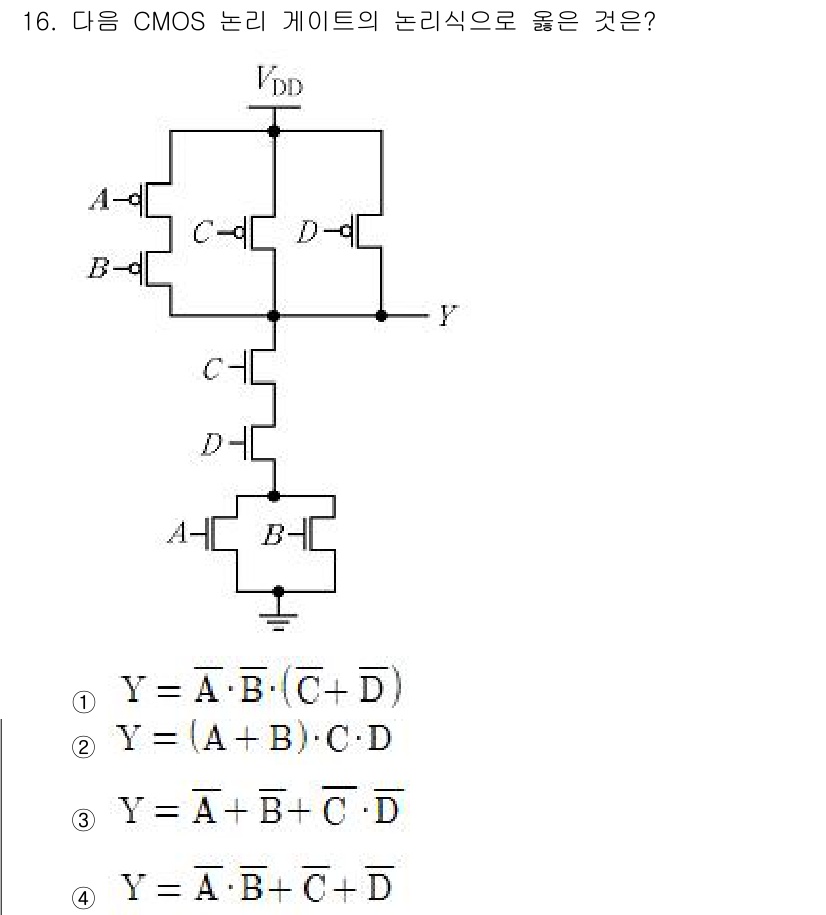

9급_국가직_공무원_전자공학개론 2022년 기출문제 16번

Question

주어진 CMOS 논리 게이트의 구조를 분석하면 다음과 같은 조합이 필요합... 에 관한 핵심 기출문제

Accepted Answer

주어진 CMOS 논리 게이트의 구조를 분석하면 다음과 같은 조합이 필요합니다. A와 B가 동시에 높을 때 Y가 높아지며, C 또는 D 중 하나 이상이 높을 경우도 Y가 높습니다. 이를 표현하면 최종적으로 Y = A·B + (C + D) 형태가 됩니다.
