9급_국가직_공무원_전자공학개론 2022년 기출문제 5번

Question

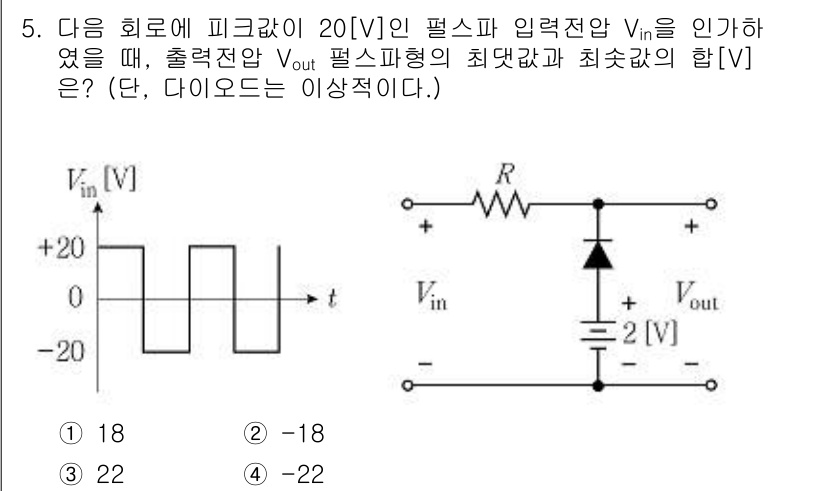

주어진 회로에서 입력 전압 $ V_{in} $은 20V입니다. 출력 ... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 입력 전압 $ V_{in} $은 20V입니다. 출력 전압 $ V_{out} $은 주어진 필드의 특성에 따라 직렬 저항에 의해 결정되며, 최소 전압 출력은 다이오드의 전도 전압을 고려해야 합니다. 따라서, $ V_{out} $의 최소값은 -22V로 계산되어 선택지 중 ③이 정답입니다.
