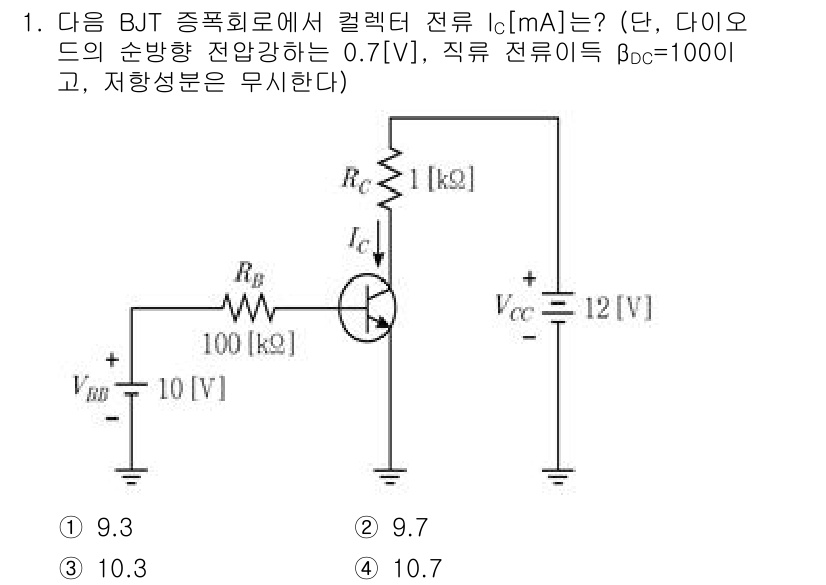

9급_국가직_공무원_전자공학개론 2025년 기출문제 1번

Question

BJT의 콜렉터 전류 $ I_C $를 구하기 위해 먼저 \( V_{C... 에 관한 핵심 기출문제

Accepted Answer

BJT의 콜렉터 전류 $ I_C $를 구하기 위해 먼저 $ V_{CE} $를 계산하고, 이를 이용해 $ I_C $를 찾는다. 주어진 조건에서 $ V_{BE} = 0.7V $를 고려하면 베이스 전류가 결정되며, β 값을 통해 콜렉터 전류로 변환할 수 있다. 최종적으로 계산한 $ I_C $ 값은 9.3 mA이다.
