9급_국가직_공무원_전자공학개론 2025년 기출문제 18번

Question

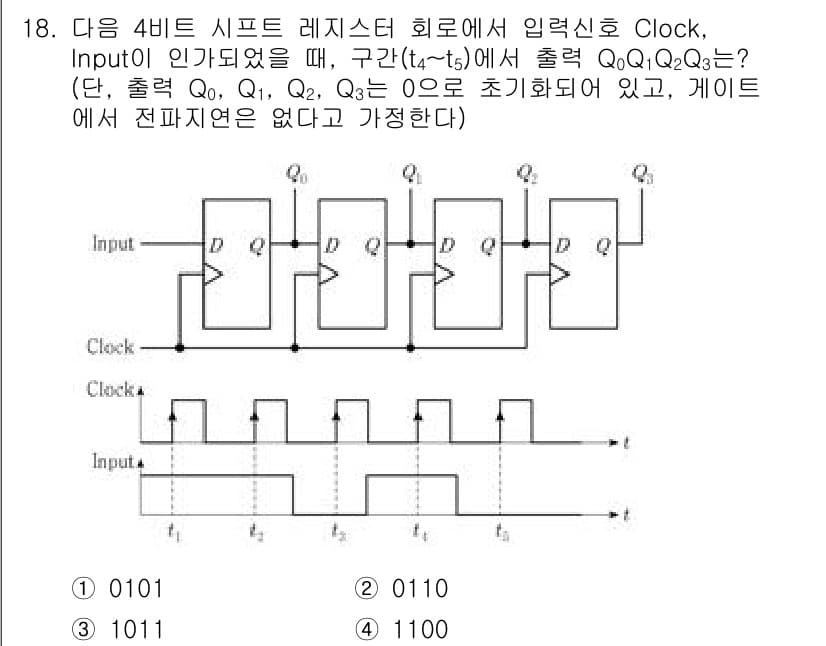

주어진 회로에서 4비트 시프트 레지스터의 동작을 이해해야 합니다. 입력 ... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 4비트 시프트 레지스터의 동작을 이해해야 합니다. 입력 클럭 신호에 따라 비트가 시프트되므로 출력 Q0, Q1, Q2, Q3는 이전 비트들을 순차적으로 저장하게 됩니다. 입력이 0101일 때, 클럭의 상승 에지에 따라 적절하게 시프트되어, 최종 출력은 Q0 = 1, Q1 = 0, Q2 = 1, Q3 = 0이 되어 정답은 3번입니다.
