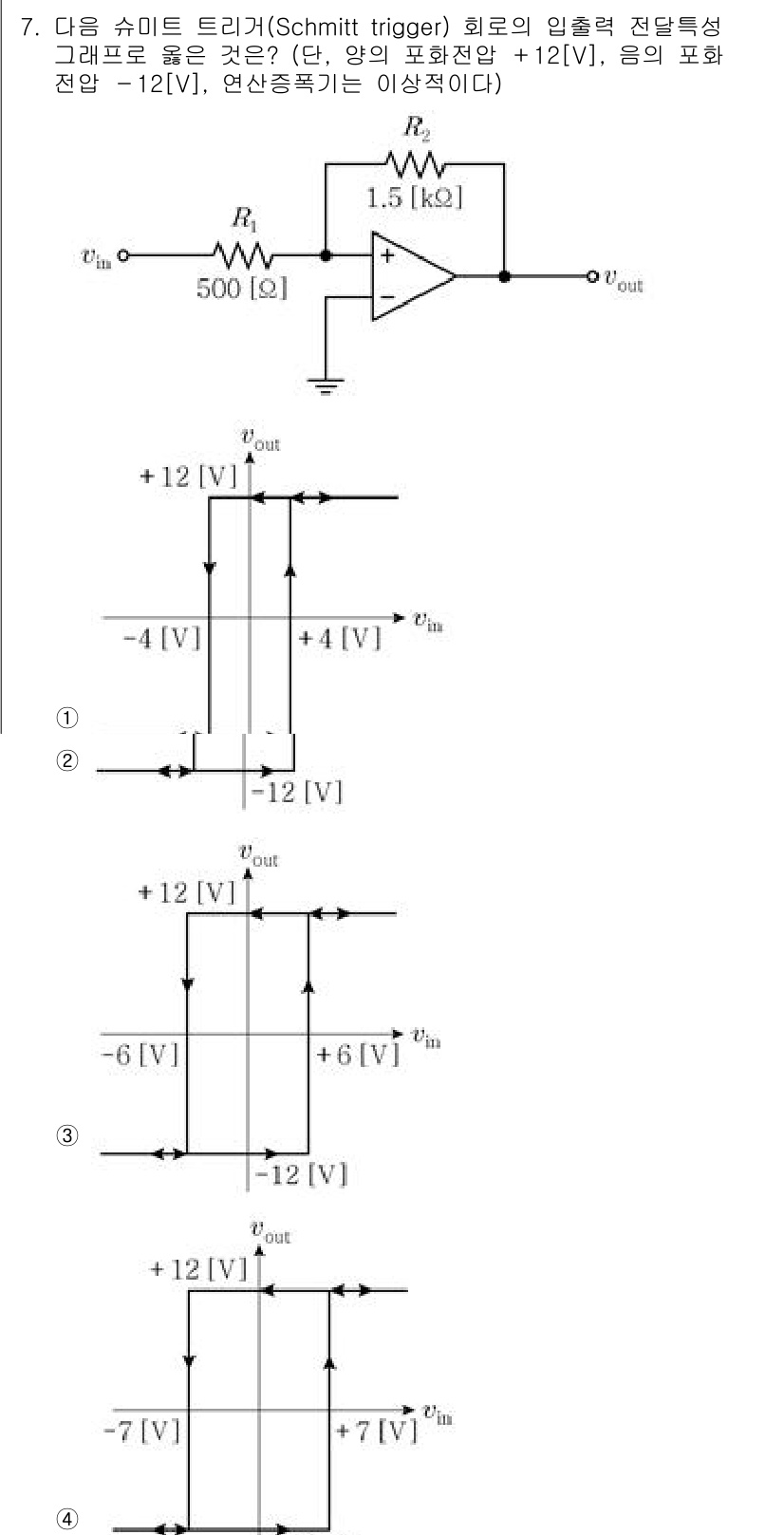

9급_국가직_공무원_전자공학개론 2025년 기출문제 7번

Question

주어진 Schmitt 트리거 회로의 입력 전압 범위를 분석하면, 1.5k... 에 관한 핵심 기출문제

Accepted Answer

주어진 Schmitt 트리거 회로의 입력 전압 범위를 분석하면, 1.5kΩ 저항과 500Ω 저항이 입력 신호의 전압을 결정하는 데 중요한 역할을 합니다. 이 회로에서는 우선 상한 및 하한 전압을 각각 +4V와 -4V로 설정하여 출력 전압이 주어진 조건을 만족하는지 확인합니다. 결과적으로, 출력 전압은 +12V와 -12V 사이에서 변동하며, 주어진 선택지 중 1번이 정답입니다.
