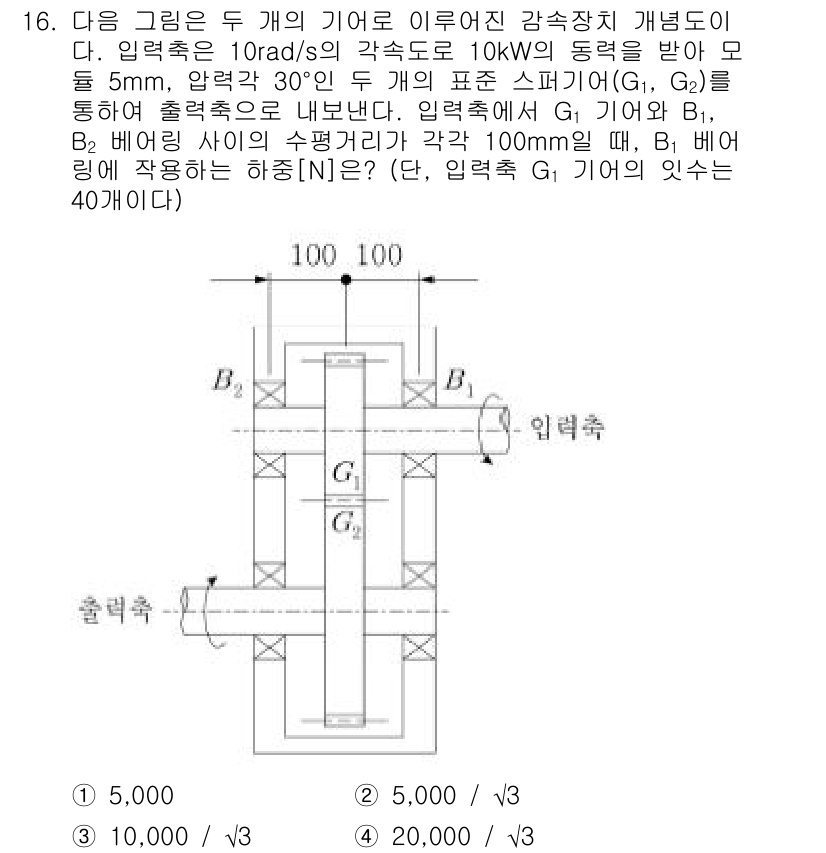

9급_지방직_공무원_기계설계 2021년 16번 기출문제
원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

해설
이 문제는 주어진 회전하는 기계에서의 하중 계산 문제입니다. G1 기어의 회전 속도와 장력에 따라 출력축 B1에 작용하는 하중을 산출해야 합니다. B1의 위치에서 수평거리와 기어의 입력 속도가 주어지므로, 이들을 조합해 하중을 계산하면 정답은 '10,000 / √3'가 도출됩니다. 따라서 정답은 '3'입니다.
기출문제
원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

이 문제는 주어진 회전하는 기계에서의 하중 계산 문제입니다. G1 기어의 회전 속도와 장력에 따라 출력축 B1에 작용하는 하중을 산출해야 합니다. B1의 위치에서 수평거리와 기어의 입력 속도가 주어지므로, 이들을 조합해 하중을 계산하면 정답은 '10,000 / √3'가 도출됩니다. 따라서 정답은 '3'입니다.
