9급_지방직_공무원_서울시_기계설계 2016년 기출문제 10번

Question

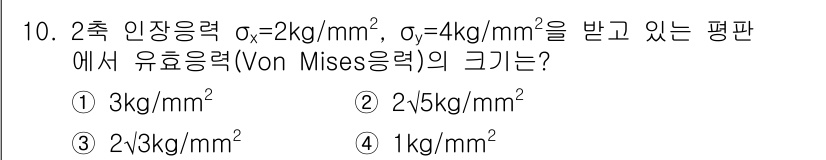

2축 인장응력에서 파생된 Von Mises 응력은 다음 공식을 사용하여 ... 에 관한 핵심 기출문제

Accepted Answer

2축 인장응력에서 파생된 Von Mises 응력은 다음 공식을 사용하여 계산할 수 있습니다:
$$
\sigma_{VM} = \sqrt{\sigma_1^2 - \sigma_1 \sigma_2 + \sigma_2^2}
$$
여기서, $\sigma_1 = 2 \, \text{kg/mm}^2$와 $\sigma_2 = 4 \, \text{kg/mm}^2$를 대입하면, Von Mises 응력의 크기는 $3 \, \text{kg/mm}^2$가 됩니다. 따라서 정답은 3입니다.
