9급_지방직_공무원_서울시_기계일반 2020년 기출문제 17번

Question

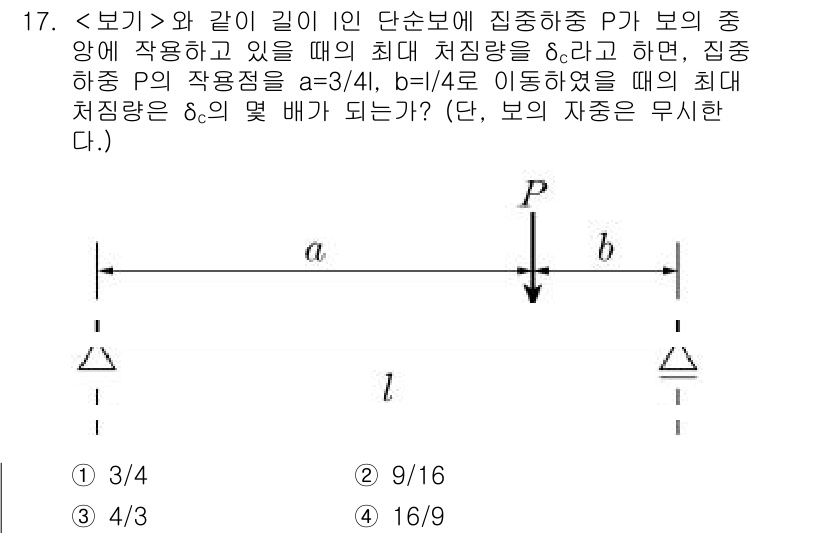

주어진 문제에서 집중 힘 P의 작용점이 a=3l/4, b=l/4로 이동할... 에 관한 핵심 기출문제

Accepted Answer

주어진 문제에서 집중 힘 P의 작용점이 a=3l/4, b=l/4로 이동할 때, 최대 처짐량 δc는 지지 조건과 하중 분포에 따라 달라지기 때문입니다. 이때, 하중이 보의 길이 비율에 따라 최대 처짐량이 비례적으로 계산됩니다. 주어진 조건을 사용하면 δc는 δ의 9/16배가 되는 것을 확인할 수 있어, 정답은 '2'입니다.
