9급_지방직_공무원_서울시_기계일반 2021년 기출문제 8번

Question

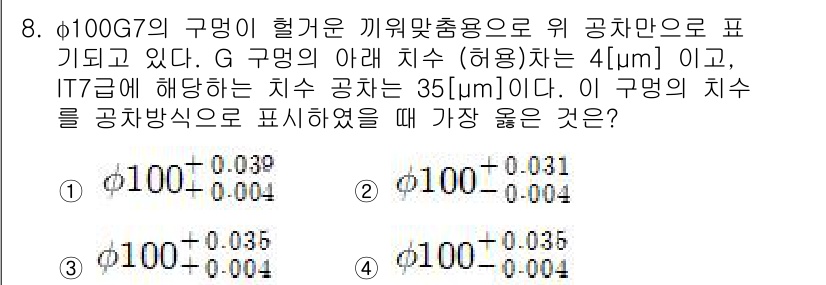

주어진 문제에서 허용 치수는 구명의 아래 치수(4µm)와 IT7급의 치수... 에 관한 핵심 기출문제

Accepted Answer

주어진 문제에서 허용 치수는 구명의 아래 치수(4µm)와 IT7급의 치수 공차(35µm)를 합쳐야 합니다. 100mm 기본 치수에 대한 공차를 표현할 때, 허용 오차를 명확하게 나타내야 하므로, 올바른 표기법은 'φ100 + 0.031'와 같은 방식입니다. 이는 허용 공차를 반영한 가장 적절한 표현이며, 따라서 정답은 '1'입니다.
