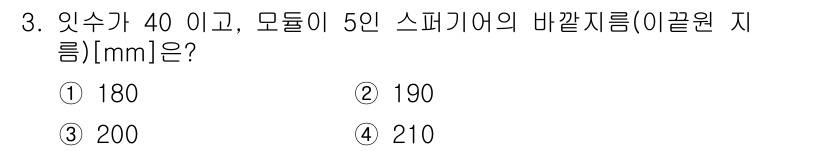

9급_지방직_공무원_서울시_기계일반 2022년 기출문제 3번

Question

스퍼 기어의 바깥지름(이끝원 지름)은 다음 공식으로 계산할 수 있습니다:... 에 관한 핵심 기출문제

Accepted Answer

스퍼 기어의 바깥지름(이끝원 지름)은 다음 공식으로 계산할 수 있습니다: $$ D = m 	imes (z + 2) $$ 여기서 $m$은 모듈, $z$는 이의 수입니다. 이 문제에서 $z$는 40, 모듈 $m$은 5이므로, 바깥지름은 $$ 5 	imes (40 + 2) = 5 	imes 42 = 210 	ext{ mm} $$로 계산할 수 있습니다. 그러므로 정답은 4번입니다.
