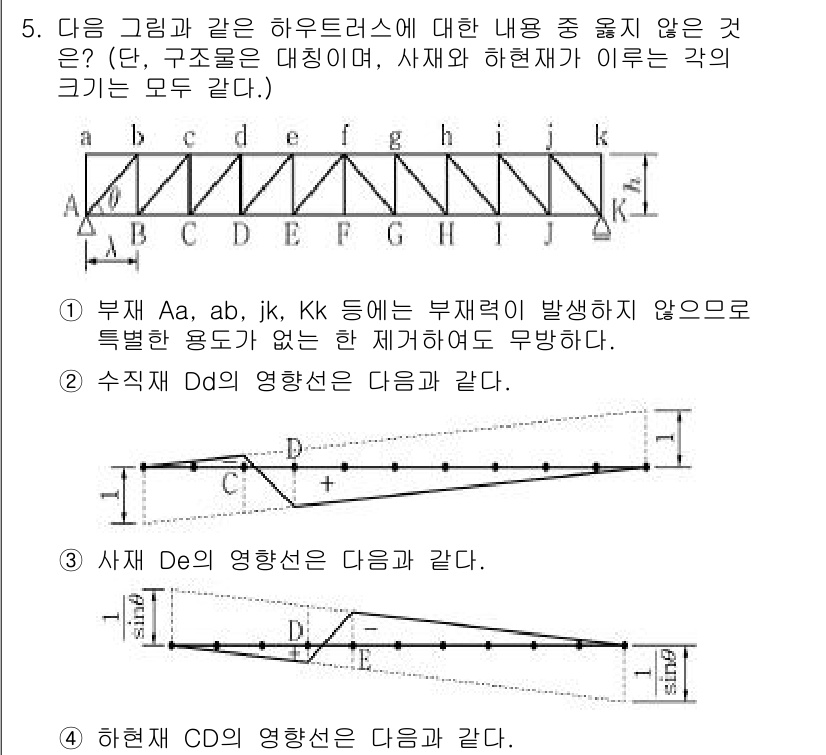

9급_지방직_공무원_서울시_응용역학개론 2016년 기출문제 5번

Question

주어진 구조물에서 각 부재의 변형과 하중 전파를 고려할 때, 지점 D에서... 에 관한 핵심 기출문제

Accepted Answer

주어진 구조물에서 각 부재의 변형과 하중 전파를 고려할 때, 지점 D에서의 영향선은 주어진 하중에 따라 하중이 작용하는 부재의 휨 모멘트와 관련이 있다. 선택지 4가 그래프의 형태와 부재의 특성을 가장 잘 설명하기 때문에 정답이다. 부재의 위치와 연결 상태가 영향을 미치므로 하중에 따른 영향선을 정확하게 나타낸다.
