9급_지방직_공무원_서울시_전기이론 2015년 기출문제 1번

Question

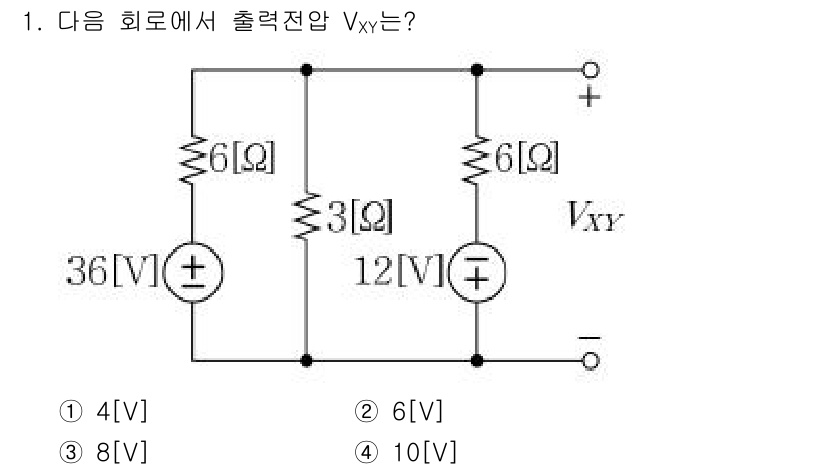

주어진 회로에서, 출력 전압 $ V_{XY} $는 저항의 분배와 전압... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서, 출력 전압 $ V_{XY} $는 저항의 분배와 전압원의 조합을 고려하여 계산된다. 6Ω 저항과 3Ω 저항이 직렬 연결되어 있으므로, 이 둘의 병렬 연결 시 전압 분배를 통해 $ V_{XY} $를 구할 수 있다. 최종적으로 계산하면 $ V_{XY} = 6[V] $가 된다.
