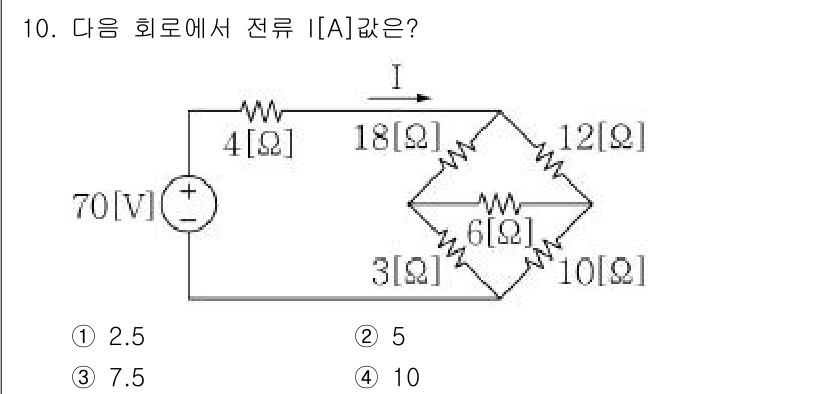

9급_지방직_공무원_서울시_전기이론 2017년 10번 기출문제
원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

해설
주어진 회로의 저항을 합성해보면, 병렬 연결된 저항 18Ω과 12Ω의 합성 저항은 (18 * 12) / (18 + 12) = 7.2Ω입니다. 그 후, 전체 저항을 계산하고 옴의 법칙 V = IR을 적용하여 전류 I를 구하면 70V / (4Ω + 7.2Ω + 3Ω) = 5A로 도출됩니다. 따라서 정답은 ② 5A입니다.
