9급_지방직_공무원_서울시_전기이론 2020년 기출문제 11번

Question

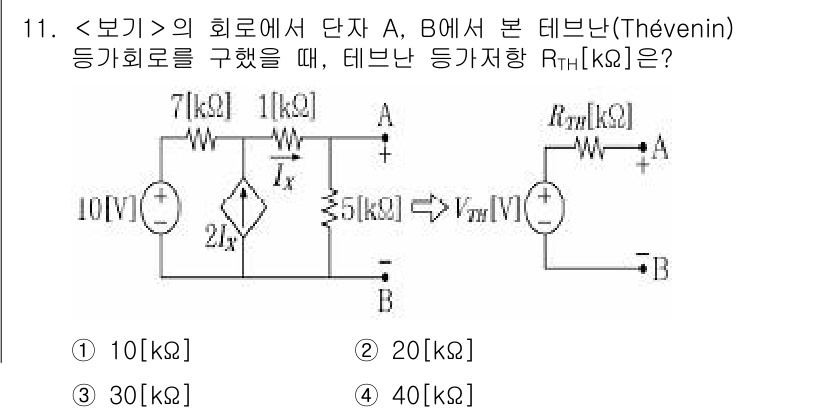

테브난 등가 회로에서 단자 A와 B의 등가 저항 $ R_{TH} $를... 에 관한 핵심 기출문제

Accepted Answer

테브난 등가 회로에서 단자 A와 B의 등가 저항 $ R_{TH} $를 구하기 위해, 먼저 회로의 모든 독립 전원은 오프 상태로 두어야 합니다. 주어진 회로에서 10V 전원은 단락 상태로, 나머지 저항들은 병렬 및 직렬로 조합됩니다. 최종적으로 계산해보면, 7kΩ, 1kΩ, 5kΩ의 병렬 조합을 통한 등가 저항 값은 30kΩ 이므로, 정답은 3번, 30[kΩ]입니다.
