9급_지방직_공무원_서울시_전자공학개론 2015년 기출문제 3번

Question

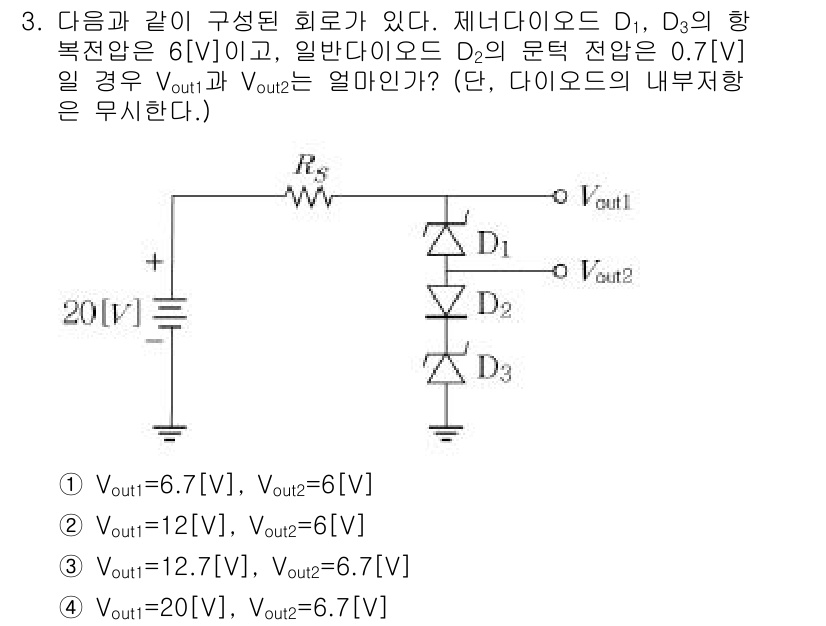

이 회로에서 D1과 D3은 정방향 바이어스 상태이며 D2는 차지 전압에 ... 에 관한 핵심 기출문제

Accepted Answer

이 회로에서 D1과 D3은 정방향 바이어스 상태이며 D2는 차지 전압에 의해 역방향 바이어스 상태로 영향을 받지 않습니다. 그러므로 D1과 D3의 전압 드롭은 각각 0.7V임을 감안할 때, $V_{out1}$은 6.7V, $V_{out2}$는 6V로 계산됩니다. 주어진 정답인 3번이 옳습니다.
