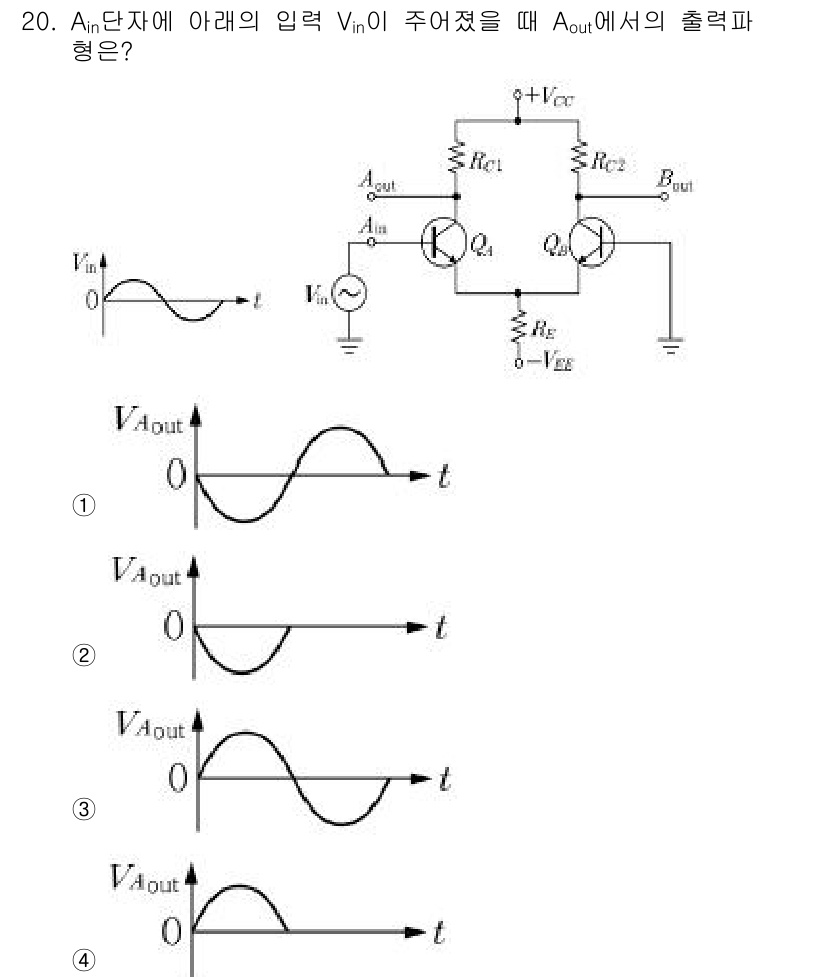

9급_지방직_공무원_서울시_전자공학개론 2017년 기출문제 20번

Question

.

해설: 입력 신호 Vin이 AC 파형일 때, 출력 Aout은 두 ... 에 관한 핵심 기출문제

Accepted Answer

정답: 1.

해설: 입력 신호 Vin이 AC 파형일 때, 출력 Aout은 두 증폭기의 조합에 의해 위상이 반전되어 출력됩니다. 따라서 출력파형 Aout은 입력파형 Vin보다 180도 위상이 달라지며, 이는 선택지 1의 파형과 일치합니다. 추가적으로, 회로의 구조에 따라 출력에서 전압의 반전이 발생하므로 이와 같은 결과가 나타납니다.
